设施布局：别拿传统CAD画图当正事，2024离散制造的落地实招

上周去苏州看一个做新能源结构件的客户，刚投了1.2亿建新厂房。

进门我就皱眉。

冲压区堆在离原材料库30米的地方，旁边就是成品检验台，叉车和人工通道挤在同一条2.4米宽的过道里，早高峰的时候堵得连装卸货的车都进不来。

客户老板拉着我吐槽，说当初找的设计公司就对着图纸画，连车间里的行车吊点位置都没算准，现在改都没法改——这钱花得，连个水漂都没听见。

为什么你画的设施布局图，到现场根本用不了？

太多人对设施布局的理解还停留在“抄模板”的阶段。看到别人家用U型线效率高，自己也照搬；看到隔壁同行的直线型布局省空间，拿过来就往自己的车间图上套，根本不管自己的生产节拍、产品特征、甚至员工的操作习惯。

我见过一个做汽车紧固件的厂，抄了隔壁单品种大批量同行的直线型布局，结果自己是多品种小批量生产，换型的时候要把整条线停半小时，算下来一年光换型损失的产能就有两百多万。

💡 现在做设施布局，第一步根本不是打开CAD，是先把过去6个月的所有生产数据导出来：每个工序的实际产能、换型时间、物料的搬运频次、甚至一线员工的行走路径。比如之前在一个钣金车间，老员工就习惯把常用的剪板机放在离休息区近的位置，你硬给挪到车间最里面，员工一天多走两公里，离职率都能涨15%。

问：我们厂是做小批量定制的，总怕设施布局做死了以后没法调整，到底要留多少冗余空间合适？

答：别瞎留。我见过太多厂空了三分之一的场地当“预留空间”，结果三年过去全堆了呆滞物料，真要加设备的时候连地方都没有。正确的做法是，把每个生产单元的周边留1.2倍的设备占地空间，同时把整个车间的主通道做成模块化的可拆装护栏——去年帮佛山一家做定制家居的厂改布局，就用的这种快拆护栏，从拆完旧线到新线跑起来，只花了2天，比以前改一次布局要停15天的效率高太多。

别迷信“最优布局”，适配当下的才是最好的

不少客户找过来，第一句话就是“你给我整个搬运距离最短的最优布局”。说实话，哪有什么一劳永逸的最优解？

2022年帮东莞一家做消费电子结构件的厂做布局，当时他们的核心产品还是老款手机中框，我们算的最短搬运路径就是把CNC机台按工序排成直线，结果刚布局完半年，新的折叠屏中框订单下来了，要多两道抛光工序，原来的线根本塞不下，差点耽误了大客户的交付。

✅ 现在我们给客户做设施布局，都会提前跑3个版本的仿真模型：第一个是满产状态的模型，算一下所有通道会不会堵，行车的吊装半径够不够；第二个是未来2年加30%产能的模型，看设备往哪个方向扩最省成本；第三个是极端情况的模型——比如前几年很多厂要闭环生产，原来的布局里员工通道和物料通道完全混着，连个隔离的缓冲区都没有，最后整个车间停了半个月，这个账，谁算谁心疼。

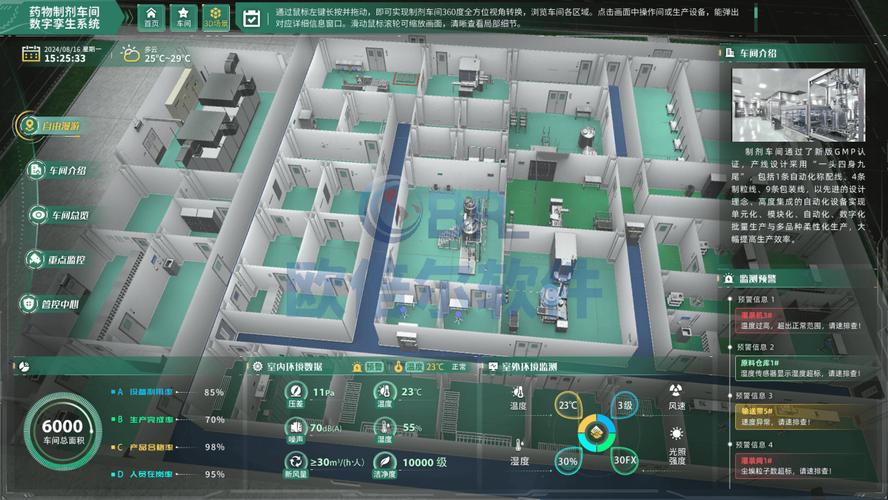

别觉得数字孪生仿真是什么高大上的噱头，我们现在用的工具根本不需要复杂的3D建模，就是把CAD布局图导进去，把每台设备的移动速度、叉车的转弯半径、员工的平均行走速度输进去，跑十几次仿真，就能算出哪个路口容易堵车，哪个位置的通道宽度不够。去年给苏州那个新能源结构件厂跑仿真的时候，就发现原来设计的主通道在检验台位置，每小时的叉车通行量是设计值的1.3倍，早高峰必然堵，后来把检验台往旁边挪了80公分，通道直接就顺了，根本没花什么钱。

问：很多人说设施布局要把人流和物流完全分开，真的有必要做到那么极端吗？

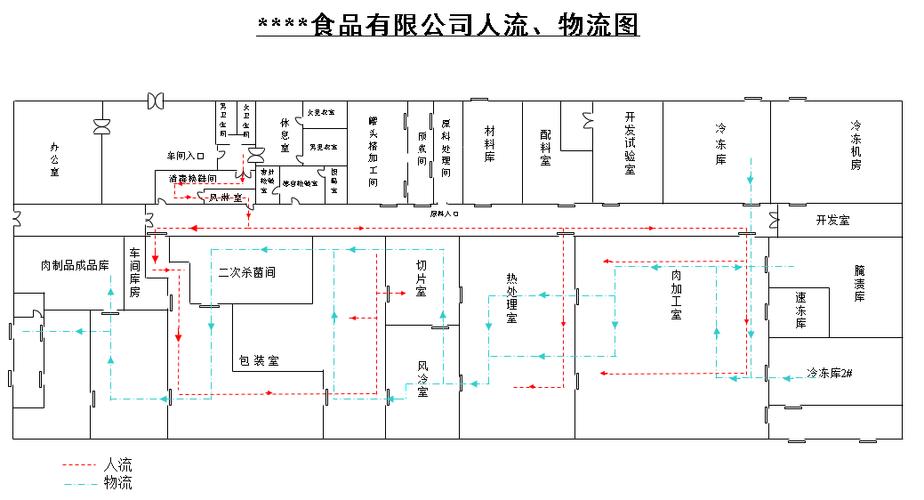

答：没必要硬卡标准。❗ 我见过一个做食品加工的厂，为了严格分开人流物流，把员工换鞋的通道绕了整个车间一圈，员工每天上班要多走10分钟，换班的时候全挤在通道里，反而增加了交叉感染的风险。其实核心是看你的行业要求：如果是医药、食品这类有洁净要求的场景，人流物流必须物理隔离；如果是普通的机械加工、钣金车间，只要把叉车的行驶通道和人行通道用1.2米高的护栏隔开，在交叉路口装个减速带和广角镜，完全能满足安全要求，没必要为了抠标准把整个布局搞得拧巴。

很多人忽略的细节，才是设施布局里最值钱的部分

我见过太多布局方案，大的流程看着没毛病，一到现场全是卡壳的地方。

比如设备基础的高度。不少人画布局的时候只算设备占多大的矩形面积，根本没考虑重型设备的基础要比车间地面高15公分，结果设备装完才发现，旁边的平板物料车根本推不上去，最后在门口搭个歪歪扭扭的斜坡，占了近半米的通道，叉车转弯的时候都容易刮到。

还有动力接口的位置。之前有个做注塑的客户，布局的时候把注塑机的位置定好了，才发现压缩空气的接口在离机台5米远的柱子后面，最后拉了一长串明管，既容易被叉车刮破，又占了人行通道的空间。更离谱的是，他们当初把冷却塔放在了注塑机的上风口，夏天的时候冷却塔排的热风全吹到操作员工位上，工位温度直逼38度，一线员工夏天根本留不住，最后花两万多把冷却塔挪到车间外墙的背风侧，才把问题解决。

💡 别小看这些细碎的小事。我们去年给一家做新能源电池结构件的厂做布局，光调整车间行车的吊点位置就改了7版——最初的设计把吊点设在两台CNC机台的正中间，结果仿真的时候发现，换模的时候吊具根本没法对准机台的中心螺孔，每次换模要多花20分钟。按一天换8次模算，光这一个小吊点的偏差，一年就要损失上百万的产能。

还有个容易被漏的设计：每个生产单元旁边留1平米的临时呆滞物料存放区。很多厂的布局里根本没考虑这个，结果生产线上退下来的不合格品、换型剩的原材料全堆在通道口，时间长了通道堵得水泄不通，找个合格零件都要翻半小时。我们现在做布局，都会在每个单元的角落放个带滚轮的小料架，每天下班前统一把呆滞件拉到专门的库区，既不占通道，又能把找料的时间压到最低。

做了快12年的工业规划，我最大的感受是，所谓好的设施布局，从来不是画在CAD里线条流畅的完美图纸。

是要你穿着劳保鞋在车间里走三圈，摸过每台设备的操作把手位置，算过每趟物料从入库到成品出库的实际距离，甚至拉着一线的老员工聊半小时，问他平时操作的时候觉得哪个位置不顺手。

别坐在办公室里对着行业模板拍脑袋。

真的。

你在车间里站两个小时，比翻十本厚砖头似的设施布局教材都管用。
