超声波加工:硬脆材料的“温柔”手术刀

说实话,第一次在车间见到超声波加工,我愣了好一会儿——没有火花四溅,没有刺耳的切削声,一根细得像针的工具头,就这么“抚摸”着工件,几分钟后,一个精密孔洞就成了。这哪是加工,分明是魔法!

但搞机械的都知道,魔法背后是物理。超声波加工并非新概念,早在上世纪50年代就有人捣鼓,但真正火起来,还是这几年。为什么?因为材料越来越“硬核”,传统刀具啃不动了。陶瓷、玻璃、碳化硅、钛合金……这些宝贝,硬得让人又爱又恨。常规铣削?刀具崩刃比切豆腐还快。激光?热影响区让人头疼。这时候,超声波加工带着它那份“温柔”登场了。

原理说白了——用振动把东西“敲”碎

别被“超声波”仨字唬住。本质上,它就是让工具头以每秒2万次以上的高频振动(是的,超声换能器把电能变成机械振动),配合变幅杆放大振幅,再通过悬浮在工件和工具间的磨料颗粒,像无数把微小的锤子,一点点敲掉材料。不是切,是敲!所以工件不需要导电,工具也不必比工件硬。这简直是对传统切削理论的“降维打击”。

不过,原理简单,控制起来要命。振幅多大?频率稳不稳?磨料怎么循环?稍有偏差,表面质量就一塌糊涂。早些年设备笨重,参数全靠老师傅手感,现在呢?闭环控制系统、实时频率追踪,让超声波加工从作坊手艺变成了精密科学。(但说实话,调机的时候还是想骂人,谐振点找得怀疑人生!)

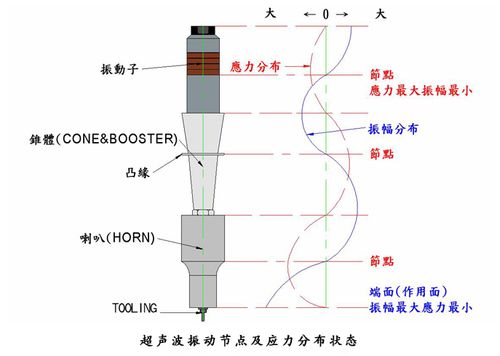

超声波加工设备振动系统结构示意图
超声波加工设备振动系统结构示意图

问:超声波加工是不是只能对付硬脆材料?塑料或软金属行不?
答:这是个经典误区。理论上,只要材料够脆,像陶瓷、玻璃、半导体硅,超声波加工几乎通吃。但软材料?比如铝、铜,磨料颗粒直接陷进去,效率低到哭。不过现在有旋转超声加工,结合了磨削和冲击,钛合金这种又硬又韧的家伙也能拿下。所以不能一棍子打死,具体看工艺变体。

从火箭喷嘴到名表齿轮——它无处不在

如果你觉得超声波加工只是实验室里的花瓶,那就太小看它了。航空发动机的陶瓷基复合材料叶片,涡轮盘上的气膜冷却孔——直径不到一毫米,深度比惊人,钻孔报废率一度让工程师抓狂。直到超声波辅助电火花或纯超声钻孔普及,才算找到救星。还有医疗器械,比如骨钻,超声振动下切削力极小,对面组织几乎无损伤,患者术后愈合快得多。💡

更让我惊讶的是奢侈品行业。某瑞士手表品牌,用超声波在蓝宝石表镜上打微型孔,边缘光滑得像缎面,传统激光烧出的是火山口,还得二次抛光。还有珠宝雕琢,复杂曲面那叫一个行云流水。你看,这技术既能上天,也能入地,接地气得不得了。

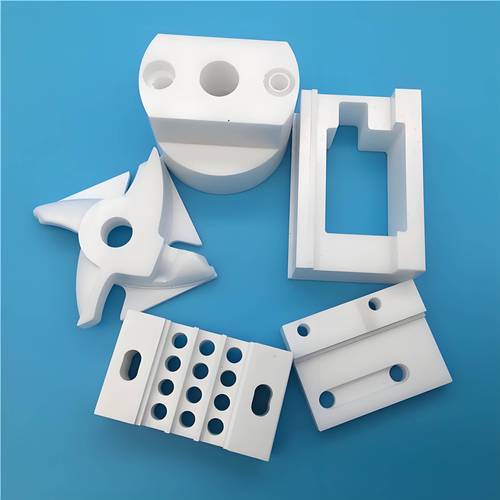

超声波加工精密陶瓷零件样品图
超声波加工精密陶瓷零件样品图

问:超声加工的精度能和磨削比吗?表面粗糙度能达到多少?
答:直接给数据:纯超声钻孔精度可到±0.02mm,表面粗糙度Ra轻松小于0.4微米,搭配金刚石磨料能做到镜面效果。但别指望它取代精密磨床,加工效率毕竟低。最聪明的方式是复合加工——比如超声辅助铣削,既保持高速率,又提升表面完整性。现在五轴机上集成超声主轴早不是新闻,关键看工艺参数匹配,稍有不慎,刀具振动反而加剧磨损。

2024年了,这技术还能怎么折腾?

刚从汉诺威机床展回来,最大的感触:超声波加工正在从配角走向C位。过去它只在难切削材料领域混,现在呢?复合加工概念把水搅浑了。⚡️例如超声辅助激光加工,用振动排出熔渣,厚板切割速度提升30%;又或者超声增材制造,在金属3D打印过程中引入超声,细化晶粒、消除应力。最夸张的是微纳领域,有人用超声波驱动单颗金刚石颗粒刻划,做出纳米级沟槽——这算加工还是艺术?

设备方面也卷得厉害。传统的磁致伸缩换能器笨重,现在压电陶瓷换能器效率超过90%,频率能自动追踪,振幅数字化调节。甚至出现了手持式超声波加工系统,维修工人现场处理航空复材结构件。不难看出,小型化、智能化是趋势。但吐槽一句,国内某些厂商打着“超声”旗号,实际振幅不稳定,工艺参数靠猜,哎,混乱的市场需要洗牌。

问:小批量试制,值得上超声波设备吗?成本多高?
答:如果只是偶尔打几个硬材料小孔,外协加工更划算。但如果你是做陶瓷传感器、半导体零件,一年几百件,入门级数控超声加工机大概30万-80万,两三年回本。关键省去了磨具损耗和报废件的痛苦,工人也不会因为崩边返工而夜夜加班。😌 当然,钱不是大风刮来的,投资前务必做工艺验证,别听销售吹得天花乱坠。

最后说点个人感受。从业二十年,看着超声波加工从教科书里鸡肋般的存在,变成解决硬脆材料瓶颈的利器,挺感慨的。它不轰轰烈烈,却细腻坚韧,像一位沉默的高手,专治各种“难啃的骨头”。如果你还在为陶瓷裂纹、玻璃崩边发愁,不妨去真正了解下它。或许,那扇被传统工艺封死的门,就这样被超声波的温柔振动敲开了。
