阳极氧化：别再拿经验当真理了，这些坑你可能踩过

干了十几年表面处理，说实话，每次接到铝件阳极氧化的单子，我还是会习惯性地把工艺卡从头到尾过一遍。不是我不自信，是这东西的变量太多——槽液温度、电流密度、铝合金牌号、前处理状态……任何一个环节掉链子，出来的活儿就没法看。上个月，一个老客户的那批6061铝板，氧化后直接起了一层白粉，轻轻一擦就掉，差点整批报废。我当时对着那条生产线，愣是盯了两个小时！最后发现，啧，就是脱脂槽的游离碱浓度偏高了那么一点点。就一点点。

氧化膜的本质：不是涂层，是转化层

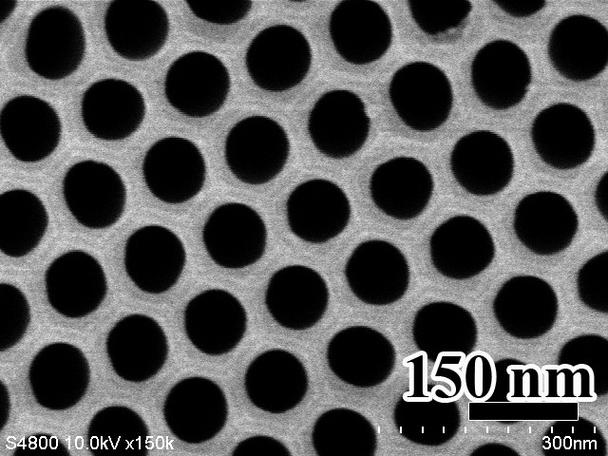

很多人以为阳极氧化是给铝件“镀”上一层东西，大错特错。它是直接把基体表面的铝转化成氧化铝，多孔结构是它的灵魂。这层膜从基体“长”出来，而不是覆盖上去，所以结合力极强。但问题也出在这层多孔上——它能吸附染料，也能吸附脏东西，封孔做不好，照样锈蚀。所以说，阳极氧化的质量，一半在氧化，一半在封孔。没什么秘诀，就是化学反应加电化学反应的精准控制。

市面上常见的氧化膜，厚度从几微米到上百微米都有。装饰用的，5~15微米足够；耐磨耐蚀的硬质氧化，动辄50微米以上，甚至能到150微米。但膜厚不是越高越好，厚了脆，弯折时容易开裂。而且，硬质氧化对硅含量高的铸铝极不友好——硅掺在里面，膜层发灰，还导电不均匀，局部烧蚀是常有的事。❗不信你试试，拿ADC12去硬质氧化，十个有八个哭着回来。

前处理：一半以上的问题出在这儿

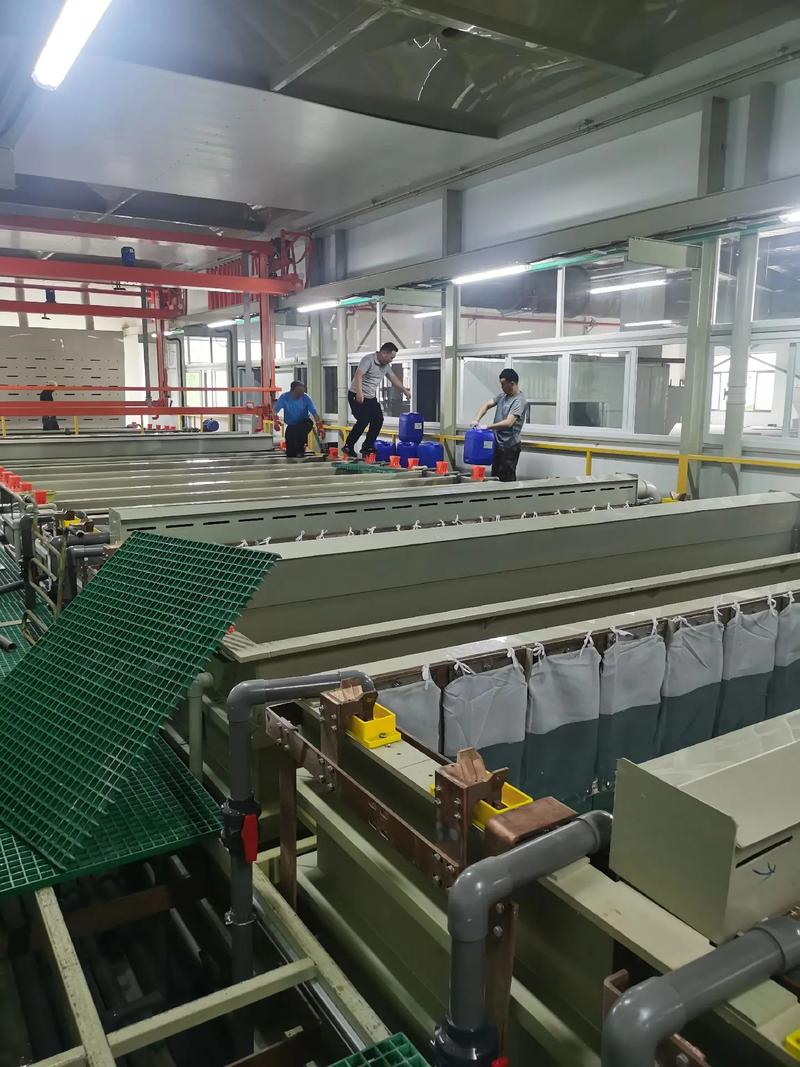

我经常跟车间的新人说，阳极氧化要是失败了，先别去查整流器，也别去调电解液，老老实实从前处理开始排查。铝件表面那层自然氧化膜、油污、甚至手指印，任何残留都会导致局部导电不良，后续氧化膜厚薄不一，染色就出云状色斑。碱蚀是常用的前处理，但碱蚀过度，表面粗糙，光泽度全毁；酸洗去灰不及时，氟化物残留又会抑制氧化膜生长。说实话，这道工序就是“洗干净”三个字，可里面的门道能写本书。

现在很多工厂上了全自动前处理线，超声波除油、喷淋清洗，确实稳定了不少。但别高兴太早，水质！水质问题被严重低估。清洗用水若含氯离子过高，氧化膜生成时就会产生点蚀，那种针尖大的麻点，对着光才看得见，等你发现，一整挂产品已经废了。所以说，纯水设备该换就得换，别心疼那点耗材钱。

染色与封孔：色彩背后的技术活

阳极氧化的魅力之一就是能染出各种颜色，把廉价的铝变得像奢侈品。不过话说回来，有机染料吸附进去不容易，褪起来也快，尤其是用于户外时。无机着色倒是耐晒，比如电解着色，古铜色、不锈钢色，经典耐用，但颜色选择少。💡最近几年，环保无镍封孔逐渐普及，以前那种含镍的热水封孔，废水处理成本太高。无镍封孔用的是什么？主要是以锂盐、锆盐为基础，配合有机物，在孔内形成封闭层。效果嘛，耐蚀性测试能过，但成本略高，而且对操作窗口要求更窄。有好有坏，看你怎么权衡。

问：蓝色染色总是出条纹，怎么回事？
答：多半是染色液pH值波动了，或者温度没控好。蓝色染料对pH特别敏感，偏酸偏碱颜色都漂移。还有，染色前一定要用稀硝酸或硫酸浸一下，把膜孔里的残留电解液中和掉，不然局部染料沉淀，条纹就来了。另外，挂具导电不良会导致局部电流小，膜薄，吸色量少，也能出条印。别总怀疑染料不行，先检查自己的工艺纪律。

问：硬质阳极氧化后尺寸变大了，怎么控制余量？
答：规律是这样：氧化膜生长是向基体内部和外部同时扩展的，通常外部增厚约占膜厚的三分之二。比如你要生成50微米的膜，单边尺寸会增大约33微米。所以图纸标注时，一定要预留这个增量。精密件的话，氧化后还要磨加工，这就涉及研磨余量。另外，不同合金的增厚比例略有差异，最稳妥是提前做工艺样片，实测数据。别估，估出来的最后都成了废品。

工业应用里的一些新动向

阳极氧化早已不局限于铝合金门窗和手机壳。在半导体设备里，铝质真空腔体普遍采用硬质氧化，那层膜能抵抗等离子体的刻蚀。还有新能源车的电池托盘，既要轻又要耐腐蚀，大型氧化处理成了瓶颈。我看到有厂家在搞连续阳极氧化线，铝卷材放进去，出一卷彩色的，用于建筑幕墙。生产效率是上去了，但能耗和环保压力也更大了。

说到环保，现在不少地方政府对阳极氧化槽液中的铬、磷、氟化物管控越来越严。无铬钝化、无磷清洗剂，是未来的趋势。我们也试过一些替代品，说实话，效果还不完全稳定，尤其在高盐雾要求下。但没办法，政策逼着你改，不改就停产。所以，早点储备技术吧，别等到最后手忙脚乱。

最后讲一句掏心窝的话：阳极氧化是科学，不是玄学。别总相信老师傅的“手一摸就知道浓度”，pH计、电导率仪、膜厚仪，该上就上。数据说话，比什么都强。但数据背后，也需要人的经验去判断趋势——哪天突然电流曲线抖动，你脑子里就得马上闪过几个可能原因，这才是值钱的地方。

这行干久了，人会变得有点强迫症，也对细节特别计较。可正是这种计较，让铝这种平凡金属，能焕发出意想不到的质感。
