刚入行那会儿，我师傅跟我说：粉末涂层这玩意儿，三分料七分工。我不信。后来废了一批货，赔了三个月工资，信了。说实话，现在市面上把粉末涂层吹得天花乱坠，什么零污染、效率高、成本低……但你真要上手，坑多得能让你怀疑人生。不过话说回来，要是摸透了，它确实是个好东西。今天不聊虚的，就唠唠我这些年踩过的泥坑和捡到的宝。
谁说粉末涂层一定比油漆强？
先泼盆冷水。很多人一听环保就上头，觉得粉末涂层绝对碾压溶剂型油漆。真不一定。前年有个做农机配件的老客户，非要把所有产线都换成粉末，结果呢？碰上铸件表面有针孔，静电喷涂上去的粉末根本挂不住，返工率飙升到30%。你看，粉末涂层的附着力极度依赖前处理质量，只要基材带油、带锈、带水分，什么高端粉末都是白搭。油漆好歹有点容忍度，粉末就特别娇气——这是它的脾性，你得顺着来。
还有固化温度。热固性粉末一般要在180-200℃下烘烤10-20分钟，你要是薄壁件或者热敏材料，比如有些铝合金，直接变形给你看。这时候就得用低温固化粉末或者干脆回到油漆。所以选工艺不能跟风，得看工件。我经手过一个医疗器械外壳，客户指定要粉末涂层，但那壳体里有电子元件，只能耐120℃，最后只好改方案。废了老大劲。
粉末涂层的命门：前处理和固化
干这行的都懂一句话：前处理是涂装之母。真不是开玩笑。我见过最离谱的案例：一个新车间，为了省钱，用个简易的喷淋除油，连磷化都没做，直接上粉末。初期看着挺漂亮，三个月后涂层开始成片脱落，客户堵着门骂。后来的补救方案，光返工费用就够建两条正规前处理线了。
但前处理过犹不及。有的想着越干净越好，结果把工件表面搞得过于光滑，反而影响粉末附着。需要一定的粗糙度，对吧？化学转化膜也不能太厚，否则与底材结合力反而下降。这些细节，书本上不会告诉你。
固化环节同样暗藏杀机。去年冬天，一个厂长抱怨说粉末涂层突然大批量出现橘皮和针孔，查了三天发现：固化炉实际温度比仪表显示的少了15℃。因为测温热电偶老化了——可谁没事天天校准那玩意儿？最后发现是冬季车间进风口冷风直吹炉体导致的，加了个挡风板就解决了。就这一个小调整，省了十多万的报废损失。
选粉末的讲究
市面上的粉末主要分热固性和热塑性。环氧粉末防腐好，但耐候差，户外晒几个月就粉化；聚酯粉末耐候好，但耐化性一般；想要兼顾就得用环氧/聚酯混合型。可实际采购时，供应商的配方千差万别，同一个牌号不同批次都可能出问题。有一次我用某个大品牌的户外聚酯粉末，喷涂后颜色发乌，怎么也调不出来，最后发现是供应商那批树脂的羟值波动了。这种坑，你只要不走运就能碰上。
当然，也有惊喜。最近试了一款超耐候的氟碳粉末，用在沿海护栏上，两年了还跟新的一样。价格贵是贵，但算上后期维护成本，反而划算。所以选粉末真的不能只看单价——要考虑全生命周期成本。这点很多采购不明白，就跟你死磕一公斤便宜两块钱。
问：粉末涂层磨花了能修补吗？
答：小面积的话，可以用专用修补液或冷喷漆，但色差和附着力肯定不如原涂层。大面积就麻烦了，一般得把旧涂层脱掉重喷。脱除方法有化学脱漆、高温烧除、抛丸打掉，各有各的麻烦。所以平时防护很重要，别等刮花了再懊恼。
问：为什么有的粉末涂层会起泡？
答：十有八九是底材有残留物，比如油污、水汽、或者除油液没洗净。也可能是粉末受潮了，或者固化时升温太快，逸出的气体被裹在了涂层里。解决方法就是严控前处理，粉末存放注意防潮，固化时适当延长低温段的时间让气体先跑出来。另外铸件和焊接件本身容易带气孔，需要预烘一下。
粉末涂层的未来？我觉得会在重防腐领域爆发

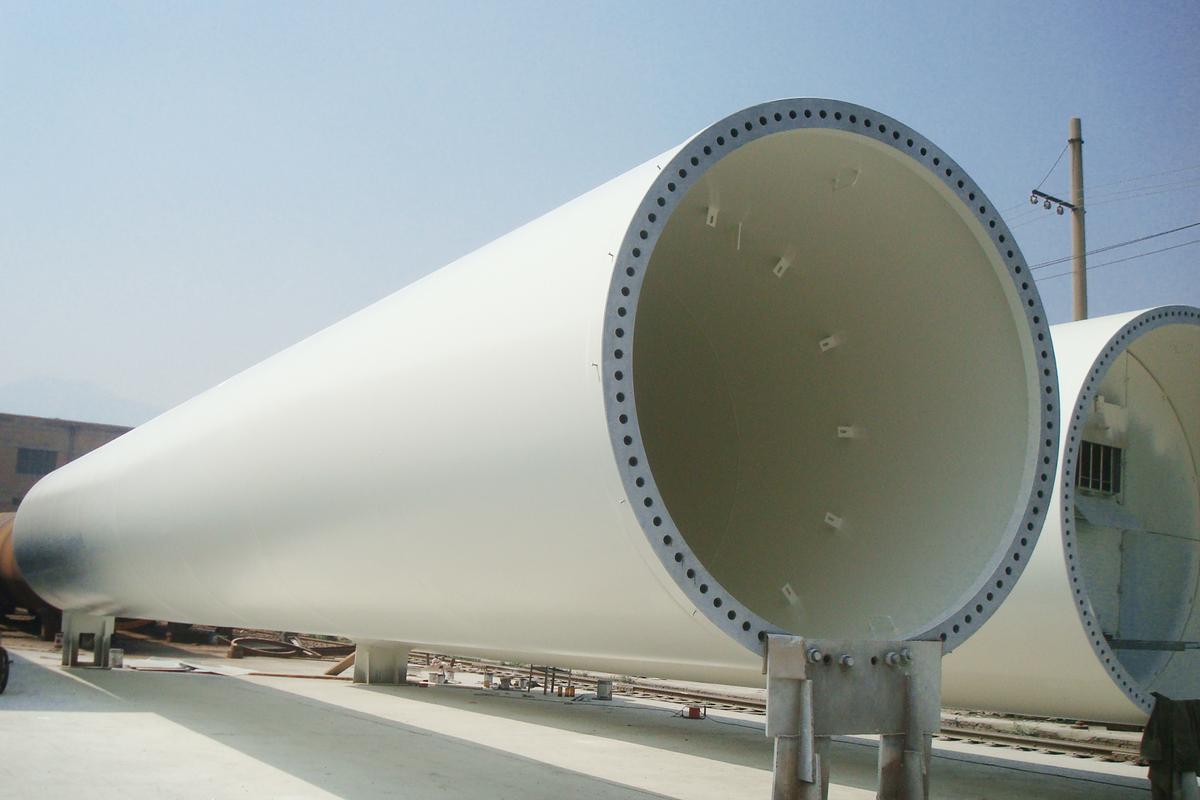

现在越来越多的基础设施项目开始用粉末涂层，比如桥梁钢构、风电塔筒、管道内涂。前阵子参与了一个污水处理厂的管道项目，用熔结环氧粉末（FBE）做内涂，耐酸碱和污水浸泡，比传统液体漆寿命长了一大截。不过施工难度也大，管道得加热到两百多度，旋转喷涂，对设备和操作都是考验。
还有一个趋势是“粉末涂层+”——和电泳、真空镀膜组合，达到多层防护。比如汽车底盘件，先电泳环氧再喷聚酯粉末，盐雾试验能扛2000小时以上。这种复合工艺现在是高端市场的香饽饽。但要玩转它，没有几年的技术沉淀根本Hold不住。
最后说点感慨。干涂装这些年，越来越觉得粉末涂层就像个脾气古怪的老伙计：你懂它、顺着它，它能给你出足十年的寿命；你要是糊弄它，它分分钟让你血本无归。现在的工厂都喜欢讲自动化、数字化，但再先进的设备，也替代不了人的经验和责任心。该测的炉温测了吗？该换的清洗液换了吗？这些小事，才是粉末涂层真正的根。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：粉末涂层真的那么神？一个干了十五年涂装的老兵说点扎心的大实话 https://www.dachanpin.com/a/tg/57168.html
