我披上衣服往外走，脑子里反反复复就一个念头：怎么又栽在同一个坑里了？
那是一款形状复杂得近乎刁钻的铝合金转向节，热模锻工艺，模具开裂已经不是第一次。说实话，前两轮调试我们把能想到的参数都拧了一遍——始锻温度降了15℃，润滑剂换了新牌号，甚至把预锻型的圆角加大了0.3毫米。❌ 没用。
这就是锻造工艺最让人抓狂的地方：哪怕看起来差不多的设备、同样的材料批次，结果却能南辕北辙。
模具失效：那个深夜电话让我重新思考工艺边界

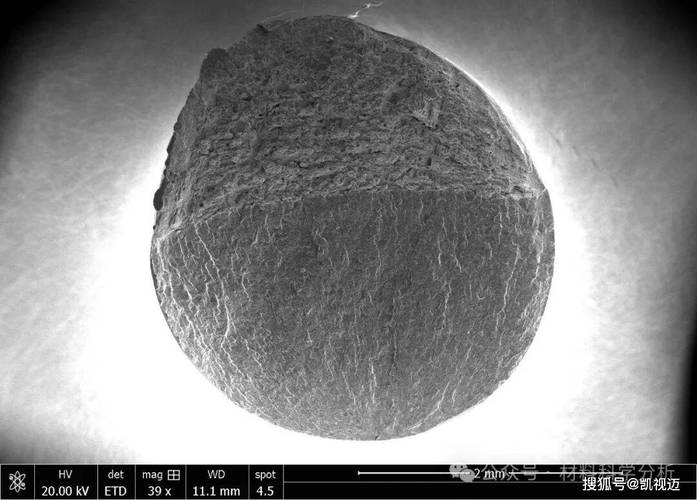

干锻造二十多年，我自认对“火候”有直觉。可这次的事故逼着我承认：纯粹靠经验吃饭的日子，真的到头了。 我们后来把失效模具做了金相分析，裂纹源处发现异常的大颗粒碳化物偏聚。这根本就不是调调参数能解决的——它牵扯到坯料加热过程的温度场均匀性、模具预热曲线的匹配性，甚至还有锤击过程中那几十毫秒内的应力波反射……太多变量纠缠在一起，人脑根本算不过来。
刚好那段时间我在看国外的一些资料，提到用有限元仿真结合机器学习预测模具寿命。说实话一开始我是抵触的：啥模型能比老师傅的眼睛准？可现实啪啪打脸。我们年轻的工艺员小李，拉着数据团队建了个数据集，把过去三年所有模具更换记录、锻造参数、材料批号全部灌进去，做特征工程的时候发现一个反直觉的现象：模具开裂概率最高的时段，恰恰是夜班交班后半小时内。 查下来——夜班工人习惯把模具预热烧嘴开大一点，想早点干活，结果模具表面和芯部温差过大，产生了额外的热应力。
你看，这种“人为习惯”造成的偏差，没有数据沉淀你永远抓不到。💡
问：这么庞杂的数据，小厂子根本搞不起，我们就几台老掉牙的摩擦压力机，怎么优化锻造工艺？
答：别被“大数据”这个词吓着——哪怕只用Excel记录半年的关键参数，也能看出门道。我见过一家做扳手的作坊，老板让操作工每班记三笔：模具预热时间、棒料出炉到开锤的转移时间、锻件飞边厚度。记了俩月就发现，飞边厚度波动跟转移时间强相关。后来他们把坯料传送带加了个保温罩，废品率直接降了6个点。数据不在于多，在于把真正影响你的那个变量揪出来。
数据不会说谎：从几百个参数中找到“上帝的指纹”

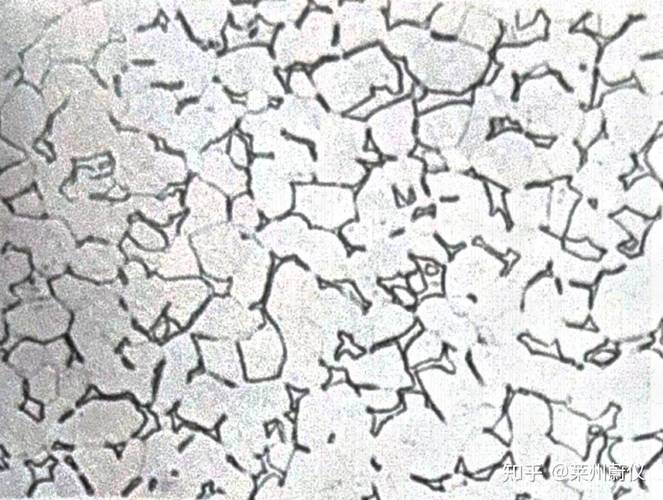

那次模具事故之后，我们咬牙在压机吨位上装了传感器，还在模具表面埋了热电偶——别笑，一开始各种不准、脱焊，小李差点把线缆烧了。但挺过调试期，数据开始说话了。我印象最深的是一个关于等温锻造的案例。我们接了个航空钛合金叶片的单子，形状复杂，要求近乎变态：晶粒度必须控制在ASTM 8级以上。传统工艺是反复试锻、切样、腐蚀看金相，一轮下来半个月没了。那次我们把锻造过程的温度-位移曲线实时采集上来，用随机森林模型反推最佳工艺窗口，结果发现：在终锻阶段，如果模具温度高出坯料温度15℃左右，金属流动反而更充分，而且动态再结晶完成得更彻底。❗ 这跟教科书上说的“尽量保持等温”不完全一致，原因可能跟钛合金对应变速率的敏感性有关。
不过话说回来，数据也差点让我崩溃过一次。我们做了个看似很牛的质量预测模型，准确率高达97%——结果一上线傻眼了，它把所有产品都判为合格，因为训练数据里废品率本来就只有3%。模型直接学会了“偷懒”。😤 这件事教育我们：搞数据驱动，你首先要理解工艺的物理边界，否则就是数字游戏。
问：听人说AI能预测锻造缩孔，靠谱吗？我们汽车底盘件经常出这个毛病。
答：靠谱一半。AI做缺陷图像识别已经很成熟，比如用摄像头在线抓拍剪切面，卷积神经网络两秒钟就能判断有没有缩孔风险。但真正难的在于“缩孔成因预测”——这需要打通熔炼、铸造、加热、锻造整条链路的数据，而且小样本学习目前还是个坎。我的建议：先上在线视觉检测，成本可控，见效快；成因分析可以找高校合作，把人家的博士当枪使嘛。✅
等温锻与冷锻的博弈：一个被重新激活的赛道
这两年新能源车爆发，让冷锻工艺突然又热了起来。空心电机轴、花键套，这些玩意儿如果用热锻加机加工，成本根本扛不住。冷锻的精度可以做到IT7级，齿面粗糙度Ra0.8以下，直接就能用。但是冷锻的变形抗力大得离谱，对模具材料和涂层要求极高。我们试过用硬质合金模冲201不锈钢，冲了不到三千件，模口就崩了。后来逼着模具厂重新调了碳化钨晶粒尺寸，又搭配物理气相沉积（PVD）的CrAlN涂层，寿命才勉强达到两万件。与此同时，等温锻造在航空界成了“钉子户”。因为钛合金、高温合金的热传导性差，激冷效应一上来，锻件表面先凉了，里面还是软心，变形极不均匀。等温锻造让模具和坯料一起慢慢降温，金属像挤牙膏似的被匀速推进型腔，出来的叶片余量极小，后续加工只需简单抛光。但能量消耗和时间成本是硬伤——一火等温锻，电费比传统热锻高三倍。
这不就是工艺选择的本质吗？没有最优，只有取舍。
前几天我又路过那台压机，小李正带着新人调模型参数。模具寿命预测的曲线平稳得近乎优雅，报警阈值设置得刚好在进行预防性更换的那个点。我忽然觉得，锻造这门三千年前的手艺，可能正在代码和传感器里经历最深刻的重生。 那些火光四溅的锤声不会被替代，但它们背后，多了一双看不见的、由数据编织的眼睛。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：锻造工艺的智能重塑：一个老工程师的深夜复盘 https://www.dachanpin.com/a/tg/58470.html
