价值流图（VSM）：画了上百张图，我发现了这5个致命误区

去年在一家汽配厂，他们的精益经理拿出一卷牛皮纸——足足三米长，上面画满了密密麻麻的图标、数字、箭头。他苦笑说：‘这张未来价值流图我们推了半年，指标纹丝不动。’

我扫了一眼图，立马看到了问题。💡 不是执行不到位，而是图本身就踩了雷。说实话，价值流图（VSM）这工具我用了快十年，从离散制造到流程工业，大部分企业都把它当成绘图练习，真正用对的，凤毛麟角。

连丰田的改善专家都吐槽过：‘很多公司只是在画物流图，根本没触及信息流和服务流。’ 这话太扎心了。对吧？你明明想消除浪费，结果连浪费在哪都没标清楚。

误区一：把VSM当流程图，只画物料不画信息

这是最常见的坑。许多人拿起笔就开始画：从供应商到仓库，到冲压、焊接、装配……一条物理移动线画得飞起。然后呢？信息流呢？没有！或者只简单画个ERP图标，连上几根虚线就完事。

等等——价值流图的核心是‘流’的同步，物料流只是表象，信息流才是大脑。 你在图上必须清晰标出：生产指令谁发？频次？方式？客户需求怎么传递到各工序？是看板拉动还是预测推动？这些不画出来，整张图就是个摆设。✅ 真正有效的VSM，信息流图标要占三分之一篇幅，甚至更多。

问：怎么判断信息流画得够不够细？
答：很简单，找一位不了解车间的工程师，如果他能对着图讲清楚这张订单到底是怎么触发生产、怎么流动的，那就及格。否则，返工。

误区二：数据收集变成形式主义，全‘估’出来

画现状图要填数据框：C/T（加工时间）、C/O（换型时间）、OEE（设备综合效率）……见过太多团队站在白板前凭记忆写数字，或者直接抄系统里的理论值。天呐，这是在给自己下套！

真实世界的状况永远比你想象的糟糕。有一回我们在注塑车间，系统显示OEE 85%，团队挺得意。结果现场实测，模具故障停机、堵料、小停机加起来，实际OEE不到60%。差距大到能塞进一辆叉车。

问：必须亲自测吗？系统数据不能直接用？
答：系统能作为参考，但务必到现场用秒表或数据采集终端验证。至少覆盖一个完整班次，把异常时间、计划外停机、节拍波动全都记下来。否则你基于虚假数据画图，改善方向就偏到姥姥家了。

尤其是换型时间，我见过一家企业把换模时间拆成内换模和外换模后，只记录了内换模部分，外换模的物料准备全漏掉。🔎 于是后来画出来的未来图，按单件流设计，结果换型还是卡脖子——因为准备时间根本没改善。教训啊。

误区三：痴迷‘完美未来图’，忽略短期爆炸点

画过VSM的人都懂，未来图一出来，哇，连续流、超市拉动、均衡化……完美得像个乌托邦。可一落地就死：设备不稳定、人员技能跟不上、供应商配合不了。然后团队就泄气了。

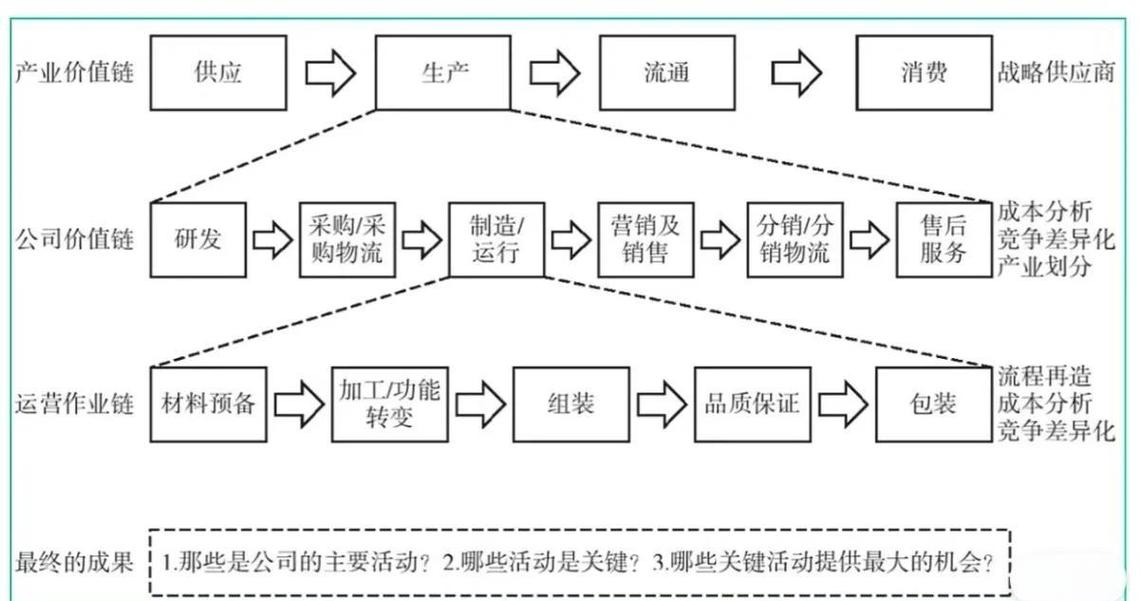

精益不是一蹴而就。我现在的做法是：在现状图和理想未来图之间，必须画一个‘80%解法图’——也就是六个月内能实现的阶段目标。比如，先不做全线连续流，只把一个瓶颈工序改成单件流，降低在制品库存。小胜利累积起来，才能真正推动文化转变。

问：怎么确定哪些改善优先做？
答：回到数据！找增值比最低的那条流，或者库存堆积最严重的地方，掐住喉咙干。很多时候，一个焊接工序的改善就能带动整个车间的流动，根本不需要大搞全自动化。

误区四：只关注制造环节，忽略支持流程和物流

很多工厂的VSM从收货画到发货，哼，好像价值流只发生在四壁之内。真的吗？原料供应商的交货可靠性、包装设计、售后备件流程——这些外部环节如果没画进去，你的改善就像戴着镣铐跳舞。

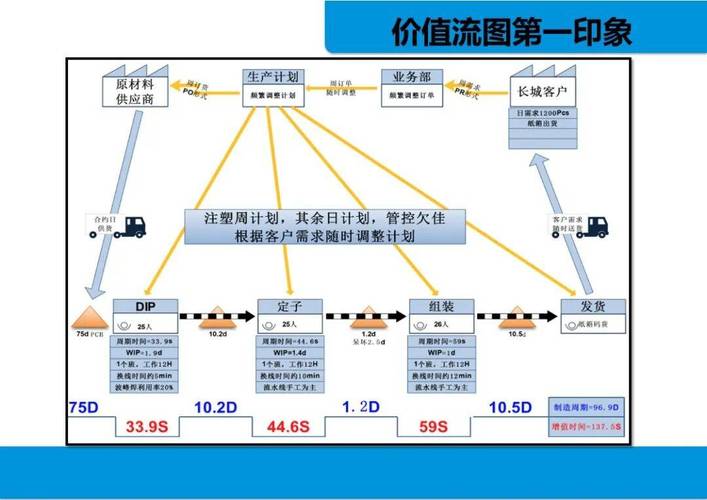

尤其现在供应链波动大，你刚优化完内部流动，突然供应商掉链子，整个节奏就崩了。所以，至少要把一级供应商和客户代表拉进来，或者用虚线框把他们的关键信息画进去。这几年我甚至推荐采用‘扩展价值流图’，把产品设计、订单处理都纳入视线。

还有物流，别以为画个卡车图标就完事。运输频次、批量、包装容量、路线稳定性——这些参数直接影响库存策略。你知道吗？某医疗设备企业就是因为没考虑包装箱数量与看板卡的关系，导致超市库存极简后频繁断料，最后不得不改回大库存。😓

误区五：把VSM当成一次性项目，没有滚动更新机制

最让我无语的是，很多公司做完一次VSM workshop就束之高阁。产品型号变了，工艺改了，人员调整了，图还在墙上泛黄。这就像拿一张十年前的地图导航，能不迷路？

真正的VSM是活的文档。我强烈建议每季度复盘一次，哪怕用便利贴局部更新。尤其是引入数字化工具后，可以结合MES数据自动生成实时价值流画像，但前提是基础逻辑必须对——信息流框架不清晰，自动采集的只是垃圾数据。

现在还有一种趋势：把价值流图和数字孪生结合。在一个汽车电子厂，他们用仿真软件跑未来图方案，提前暴露瓶颈。这样就不用真的拿产线试错，避免了几十万的沉没成本。💪 这才是智能制造的应有之意。

结语：画图只是手段，改变流动才是目的

说了这么多，其实最本质的一点被我反复验证：VSM的核心不是那张漂亮的图，而是通过绘图过程强制团队看见端到端的全貌，打破部门墙。 画图时的争吵、辩论、数据对峙，才是最宝贵的。如果你画完图大家都说好好好，那八成有问题——要么数据粉饰，要么没人说真话。

下次动手画之前，先问自己三个问题：我们真的理解了客户节拍吗？信息流是‘拉动’还是‘推挤’？张图能不能指导明天的具体行动？如果答案含糊，就别急着贴牛皮纸。回到现场，再观察一轮。

价值流图（VSM）从来不是炫技，它是照妖镜，更是导航仪。但前提是，你得敢照，也敢用。
