锻造工艺：从铁与火中诞生的精密艺术

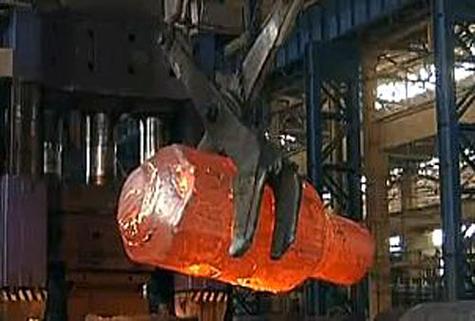

说真的，我第一次看到万吨水压机把几百吨的钢锭像揉面团一样挤压时，整个人都愣住了——那通红的金属，那沉闷的轰鸣，那扑面而来的热浪…… 这就是锻造。不是切削，不是铸造，是直接用暴力把金属内部的晶粒砸碎重组。❗ 等你真正懂了锻造，就会明白为什么飞机起落架、炮管、核电转子，都得死磕这个工艺。

不过，锻造不是光靠蛮力。温度高一度低一度，变形速度快一点慢一点，出来的东西天差地别。有一次我们车间一个年轻师傅，图快把始锻温度调高了50度，结果一炉高温合金的涡轮盘全废了——晶粒粗大得像冰糖，性能直接腰斩。他当时脸都绿了。我拍了拍他说：“小子，锻造这行，玩火的功夫在心里，不在手上。”

自由锻 VS 模锻：不是谁更高贵，是看你想要什么

锻造方法千千万，但真正在车间里天天打交道的，就两大类：自由锻和模锻。自由锻……简单说就是上砧下砧，靠操作机夹着工件来回挪，压机一下一下锤。听起来糙，可它能干出几十米长的船用曲轴、核电蒸发器下封头这种巨无霸。自由锻的核心是“以无模胜有模”，但极度依赖操作工的经验——比如，遇到台阶轴拔长，倒角压多大？分料长短怎么估？没十几年功夫根本下不来。

模锻呢？就是把金属塞进模具型腔里，一次或多次加压让它充满模膛。效率高，一致性好，汽车连杆、转向节这种大批量的东西，基本全走模锻。但模具贵得要死——一套 H13 材料的曲轴锻模，动不动几十万。选择自由锻还是模锻，本质是产量和精度之间的权衡。不过现在也有胎模锻这种混血儿，先用自由锻制坯，再用胎模终锻，省料又灵活。

说到省料，💡 我特别想提一嘴辗环工艺。有人把它单列出来，其实也算旋转锻造。环件毛坯在驱动辊和芯辊之间一边转一边被压薄扩孔，流线完美贴合圆周，轴承套圈、风电法兰全这么干。料利用率能到95%以上，不像模锻还有飞边损失。但辗环对毛坯壁厚和压下量匹配要求极高，弄不好就径向失稳，椭圆度超差。

问：我们厂接了一批不锈钢阀体锻件，老出现表面折叠缺陷，怎么办？
答：折叠十有八九是失稳起皱。你先查棒料高径比，超过2.5就容易压杆失稳；再查切除温度和飞边桥部尺寸。我吃过亏：203的不锈钢，终锻温度卡在950℃，低了塑性陡降，流动不均。后来把预锻模的过渡圆角从R5改成R8，问题立马消失。所以别一看到缺陷就调参数，先琢磨金属流动逻辑。

温度窗口与锻造比：看不见的魔鬼

锻造工艺的灵魂，在于温度控制。每种材料都有它专属的锻造温度区间——高了过烧，低了开裂。拿常见的35CrMo来说，始锻温度一般1180℃，终锻别低于850℃。但这些都是参考值，得结合变形速率看。热加工图理论早就告诉我们，锻造避不开“楔形失稳区”和“动态再结晶区”的博弈。现在车间里年轻人喜欢拿 DEFORM 模拟，做个 σ-ε 曲线，找到功率耗散效率 η 最高的区，然后死磕那个窗口。可模拟永远不能代替手感呀，对吧——炉子气氛不均？热电偶滞后？这些只有老师傅开炉门瞅一眼火色才知道。

锻造比这个话题，网上文章翻来覆去就那几句话。哎，我实在忍不住吐槽：锻造比不是说 4 就比 2 好。对于大锻件，心部压实最关键，中心孔型、面缩率、有效变形带这些才是命门。有些厂为了凑锻造比，反复墩粗拔长，结果晶粒反复再结晶反而粗化，内部夹杂物又碾不开。过度锻造不如不锻。😩

问：铝合金锻造比钢难在哪？我们新上的铝锻件产线总出粗晶。
答：铝合金锻造窗口窄得离谱！像7075，始锻温度430℃，终锻380℃，这点区间也就50度，模具一凉料就死。而且铝的粘模严重，润滑一旦不到位，局部摩擦大，诱发表面粗晶。建议你检查模温和润滑剂喷涂。模温必须控制在200-250℃，采用水基石墨+氮化硼复合涂层。还有，铝锻件加热避免用电炉直接辐射，用循环风炉，否则表层过烧向晶内渗氢，粗晶带根本去不掉。

数字化锻造：仿真、传感器与数字孪生

这两年锻造行业最大的变化，就是数字化铺开了。以前觉得离我们很远的数字孪生，现在真就落在锻压车间。每条生产线几百个传感器，吨位、行程、温度、振动，数据汇到 MES 系统，实时比对工艺仿真模型的预测值。一旦偏差超阈值，直接预警。我们公司去年给一条热模锻压力机线上了这套系统，过程能力指数 CPK 硬是从 1.2 提到 1.67。💰

仿真也不是新鲜事，但大家用得越来越聪明了。以前做模锻仿真只是为了看填充满不满，现在可以直接做微观组织预测：基于元胞自动机或相场法，模拟锻造过程的动态再结晶晶粒度、再结晶体积分数。这样，工艺员就能在电脑上预演晶粒尺寸分布，省去大量试模。不过，仿真边界条件不准，结果就是垃圾。所以摩擦系数测定特别关键，环压试验一定要做准确。

说实话，工业机器人也在渗透锻造。上料、下料、喷脱模剂，甚至有些精密模锻件用机器人夹持喷淋冷却，确保冷却均匀性。这背后是伺服直驱螺旋压力机和动态闭环控制的发展。老式摩擦压力机能量控制靠感觉，现在全是实时位移-能量跟踪，打击重复精度能稳在±0.5%以内。感叹一句：锻造真的从经验手艺变成了一门精密科学。

当然，问题永远在。锻造行业招工难，年轻人不愿进热脏累的车间。我看到一些锻协在推“锻造工匠数字化技能认证”，试图用 VR 培训降低入行门槛。想法很好，但锻造那下锤瞬间的直觉，VR 真能教吗？我很怀疑。

锻造工艺这样一路捋下来，从铁砧到智能压机，不变的是对金属流动的掌控。那些晶粒，那些流线，藏着的是安全和寿命。下次你坐飞机、开车，不妨想想某个锻件可能就经历过这浴火重生的历程。
