上周去苏南一家做风电轴承的厂，车间主任拉着我骂，说上个月一批42CrMo的套圈，淬火完裂了三分之一，拉去废料区堆着像座小山，算下来亏了两百多万。他说之前一直觉得，工业热处理不就是把零件丢炉子里烧到指定温度，再丢油里泡一下？能有多大差别？
差得远了。

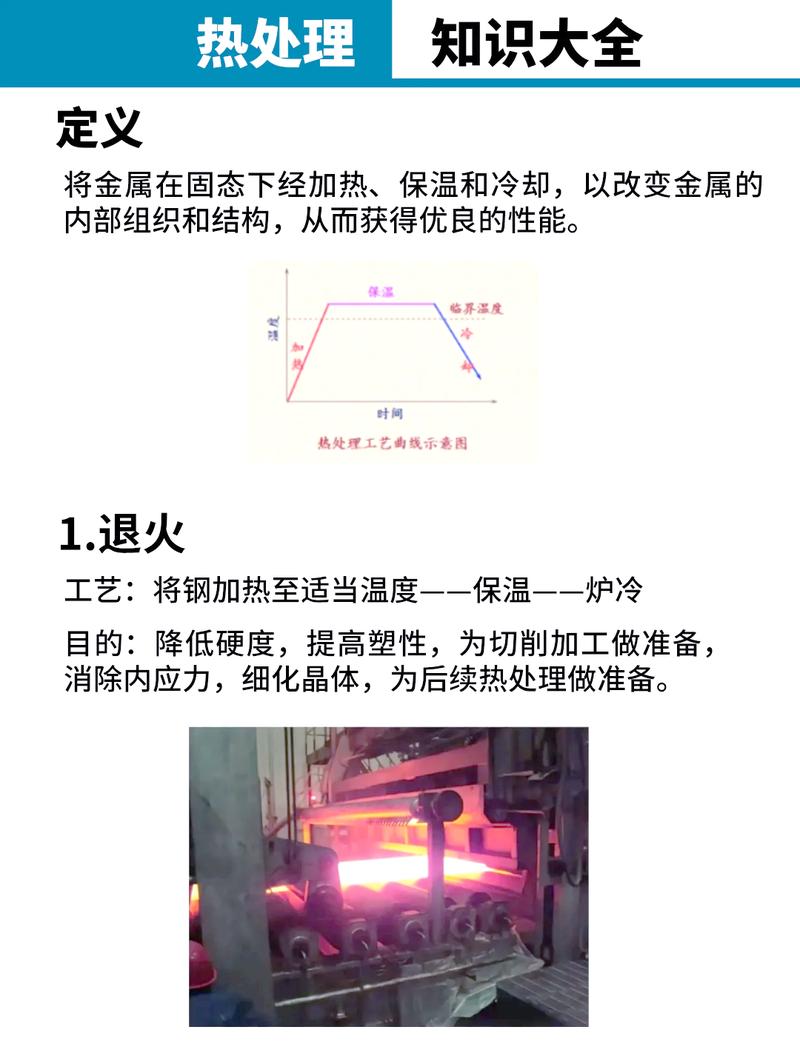

被低估的工业热处理，从来不是“烧到温度就完事”
很多制造厂里，热处理车间是妥妥的边缘部门：没有专职的工艺工程师，都是干了十几年的老操作工凭经验拧旋钮，工艺参数记在皱巴巴的笔记本上，换个班就对不上数。之前碰到个做汽车齿轮的小厂，渗碳层厚度要求1.2mm，操作工图省事直接把炉温抬了30度，多烧20分钟，测出来层厚是够了，结果齿轮打标机都刻不动——表面碳浓度飙到1.2%，脆得像玻璃，装到变速箱里跑3000公里就断齿，最后赔了主机厂小二十万。
现在头部制造企业早不这么干了。他们把热处理的全流程数据跟MES系统打通，每个工件从进炉的那一刻，位置、升温速率、保温时间、淬火介质的温度、搅拌频率，全部实时上传，偏差超过0.5度就自动报警。我之前去参观的那家风电轴承厂，现在连每个工件的淬火搅拌频率都做了动态匹配：大截面的套圈进油的时候，搅拌频率从常规的50Hz提到70Hz，等工件入油30秒之后再降回常规值，就这一个小调整，淬火开裂的问题直接少了60%。别觉得这是小题大做，去年这套系统全线上线之后，该厂热处理工序的废件率从之前的7.8%，直接压到了0.27%，算下来一年省的钱，够把整条线的设备换一遍。
问：我们厂就是中小规模，上整套智能系统成本太高，有没有能马上落地的改进方法？
答：先别着急买贵的设备。先把三个最容易踩的坑堵上：第一，所有进炉的零件，前处理的残留油渍必须擦干净，别带着切削液就丢进炉里，不然烧出来的零件表面全是软点，后续用半年就磨报废；第二，淬火油每3个月必须测一次黏度，别等油都稠得像浆糊了才想着换；第三，别为了赶产量随便缩短保温时间，之前碰到个厂赶交期，把本来要保温4小时的工序压到2小时，零件芯部温度根本没透，回火之后硬度差了快20HRC，整批货全退了。
别被“理论工艺参数”骗了，现场的变量才是决定成败的关键
很多刚入行的工艺员喜欢对着手册抄参数，觉得书上写的温度、时间肯定不会错。真到了现场根本不是那回事。同样是做65Mn的弹簧片，南方梅雨季的时候，空气湿度能到90%，这时候如果还是按干燥天气的参数淬火，很容易因为表面冷凝水的问题，出现淬火软点。还有的厂，炉子用了五六年，炉温均匀性早就飘了，同一炉放的工件，靠炉门的位置和靠炉尾的位置，温差能到15度，这时候你按手册上的温度设，出来的零件硬度能差出15HRC。
💡 给所有做工艺的人提个醒，每3个月必须给炉子做一次温场均匀性检测，别等废件堆成山了才发现是炉子不准。我见过最离谱的一个厂，温场检测的时候直接把热电偶放在炉门正中间，测出来的结果好看得很，实际一炉零件，边角位置的温度差了20度，最后做出来的高强度螺栓，装到塔吊上之后断了两根，差点出安全事故。
问：现在大家都在说真空热处理，是不是所有零件换真空炉做就一定比普通炉子好？
答：真不是。真空炉的优点是氧化少，变形小，适合做精密的航空零件、高合金工具钢零件，但如果是做普通的低碳钢紧固件，硬上真空炉的能耗成本比普通箱式炉高3倍都不止，完全没必要。之前有个做建筑螺栓的厂，跟风上了两台真空炉，算了下单公斤的热处理成本从0.8块涨到3.2块，订单根本接不住，最后只能把炉子当普通炉子用，纯纯浪费钱。
热处理的价值，从来不是“最后一道工序的兜底”
很多厂的管理逻辑里，热处理是零件机加工完之后的最后一道工序，前面的环节出了问题，都要靠热处理来兜底。之前碰到个做液压阀芯的厂，机加工的时候留的余量不均匀，单边差了0.2mm，丢去热处理淬火之后，因为应力分布不均，零件变形量超了0.15mm，最后全算热处理的问题，把热处理班组的奖金全扣了。
冤不冤啊？
现在头部的液压件厂，早把这个逻辑反过来了。从产品设计阶段，就把热处理的工艺要求嵌进去：设计的时候就考虑零件的截面厚度差，避免出现厚薄差太大的结构，从根源上减少淬火变形；机加工的时候就提前测算热处理之后的变形量，留够对应的精加工余量，不是等热处理完了变形了，再靠磨床去硬磨。
❗ 很多人觉得热处理变形是没法避免的，其实只要前期把工艺路径捋顺，变形量能控制到原来的三分之一都不到，后续的精加工成本能降一半。
上周跟那个亏了两百多万的车间主任聊，他现在已经把热处理班组从边缘部门拉到核心位置了，专门招了个有10年经验的热处理工艺员，每天蹲在车间测数据，现在刚跑了两个月，废件率已经从之前的8%降到1.2%了。
说真的。工业热处理这行，从来没什么玄学。你对它多上点心，它就给你省多少钱；你把它当凑数的烧炉子工序，它迟早给你捅个大娄子。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：工业热处理：把废件率打下来的核心，从来不是温度表上的数字 https://www.dachanpin.com/a/tg/71475.html
