工装夹具设计那点事儿:从入门到骂娘

干了二十年机械加工,最烦的就是那帮学院派写的东西。什么“夹具设计的一般原则”——列个一二三四五,看完照样抓瞎。工装夹具这玩意儿,说到底,就是让你的机床和刀具能把工件给“摁住”了干活,但想摁得聪明、摁得省钱,里头门道多着呢。

说实话,刚入行那会儿我也迷信标准答案。直到有次做一套壳体件的钻孔夹具,图纸画得漂漂亮亮,定位销、压板全按教科书来,结果一上机——工件振得跟筛糠似的。师傅叼着烟瞥一眼:“你这压紧点离切削力那么远,是打算让工件跳舞?”得,全推倒重来。从那以后我就明白了,设计工装夹具,先得跟车间里那帮老师傅学“手感”,再谈理论。

精密工装夹具设计草图
精密工装夹具设计草图

设计前必想的三个问题,不然白干

每次有新活儿,我都在脑子里先转三圈:

1. 这玩意儿到底怎么装夹? 嗯,听起来像废话,但很多人一上来就琢磨用什么定位元件、夹紧机构,却忘了最根本的——工件毛坯是铸件还是锻件?基准面平整不平整?如果是个歪七扭八的粗基准,你设计个高精度V形块顶个屁用?搞不好第一道工序就得把工件先“找正”夹持,第二道工序再用精基准定位。

2. 切削力往哪儿跑? 力是魔鬼。压板压得再紧,要是切削力恰好让工件产生翻转力矩,那点夹紧力根本扛不住。我吃过最大的亏,就是把夹紧点放在远离加工区的地方,还自以为“稳定”,结果工件微动,废了一批活儿。后来学乖了,能用辅助支撑就千万别省,哪怕多一个手动调节的螺旋支撑,都能把振动吃掉大半。

3. 操作工骂不骂娘? 夹具最终是给人用的。你设计个十点压紧的复杂结构,自己装一遍得半小时,车间主任不找你拼命才怪。特别是批量大的件,最好能做到快速装夹、一目了然。气动或液压夹具为什么受欢迎?因为按个按钮就完事儿,但成本就上去了。所以得权衡——量大就上自动化,量小就老老实实做手动压板,但压板位置必须顺手,别让人拧个螺栓还得钻到机床肚子里去。

问:工装夹具精度到底要多高?

答:别再问这种让内行翻白眼的问题了。精度不是越高越好,是够用就行。你加工个农机配件,公差±0.5mm,非要设计一套定位误差0.005mm的夹具,这不是敬业,是烧钱。反过来,航空航天件或者医疗植入物,你给它弄个普通钻模,那就是犯罪。我的经验是,夹具的定位精度至少要达到工件公差的三分之一到五分之一,这个老掉牙的比例确实管用。但还得考虑重复装夹精度——如果频繁拆装,得加自锁结构或者精密的定位销。还有,注意温度。去年夏天车间40度,一台外圆磨床的液压夹具因为油温升高,夹持力掉了15%,差点出事。这些隐性因素,书里可不会告诉你。

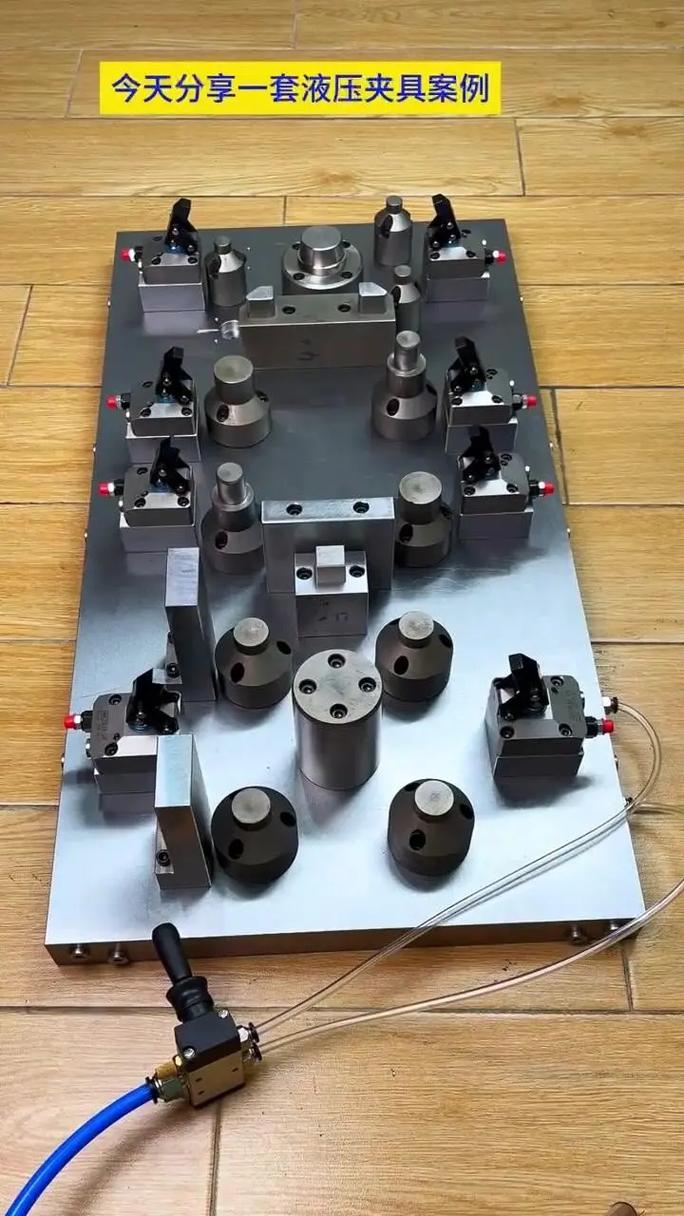

液压组合夹具现场应用
液压组合夹具现场应用

柔性夹具是未来吗?我踩过的坑

这几年“柔性制造”喊得震天响,组合夹具、电永磁吸盘、零点定位系统……我承认,听着是挺科幻。我们厂也跟风上过两套零点快换,刚开始觉得帅呆了,换型时间从半小时缩到三分钟。但用了一个月,问题来了:基准板上的定位孔堵了切屑,操作工拿气枪乱吹,结果把定位面吹出毛刺,精度全跑偏。后来不得不在旁边贴张纸:“禁止用气枪吹零点座!违者罚款50元”。

所以啊,柔性夹具不是万能药。它最适合多品种、小批量,但前提是你得把防错和清洁考虑进去。而且初期投入真不便宜,一套液压组合夹具动辄几万,老板脸都绿了。不过话说回来,对于那种每隔两天就换产线的活儿,不用快换系统那是真能把人逼疯。有一次接了个急单,要加工五种类似的阀体,全靠传统夹具,光拆装调试花了一天半,客户电话差点打爆机。从那次以后,我坚定地认为:如果产品变化频繁,哪怕借钱也得搞柔性化,至少要在关键工序上搞。

问:小批量多品种,夹具怎么搞?

答:先别急着买成套组合夹具,成本太高。我建议模块化自制——用基础的基座、定位块、压紧组件,自己拼接。很多标准件供应商都有铸铁基座和T型槽平板,买回来自己根据工件形状加工几个专用定位件,成本低得多。另外,3D打印的尼龙夹具正在兴起,对于受力不大的加工,比如塑料件、薄铝板的钻孔,直接用打印的仿形定位块,轻便又便宜。我们最近就用FDM打印机做了几个异形支撑块,效果出奇地好,但别指望它扛铣削的重切削力。记住,能通用的就通用,不能通用的就快速切换,这是小批量的求生之道。

维护保养?别等出事儿了才后悔

夹具这玩意儿,跟机床一样,得“伺候”。很多人夹具装上就不管了,直到加工出的工件尺寸不对,才急吼吼找原因。最常见的毛病:定位面磨损、夹紧机构松动、排屑不畅。有一次,一台立加的液压夹具突然夹不紧,检查发现是管路接头渗油,压力悄悄降了。要是没及时发现,工件飞出来那就是事故。从那以后,我定下死规矩:每周必须检查液压或气动夹具的压力值,每月清理一次定位面上的积屑瘤,每半年拆解一次夹紧机构,给螺纹抹上防咬死剂。别嫌麻烦,比起报废一批工件或者伤个人,这点功夫算什么呢。

另外,工件材质不同,夹具的防护重点也不同。铸铁件加工,粉尘大,得防尘;铝合金件,切屑粘,要冲屑;不锈钢件,切削热高,得考虑夹具的热对称性。这些都不是买来就能用的,而是要在使用中持续改进——夹具设计从来不是一锤子买卖,好的夹具都是改出来的。

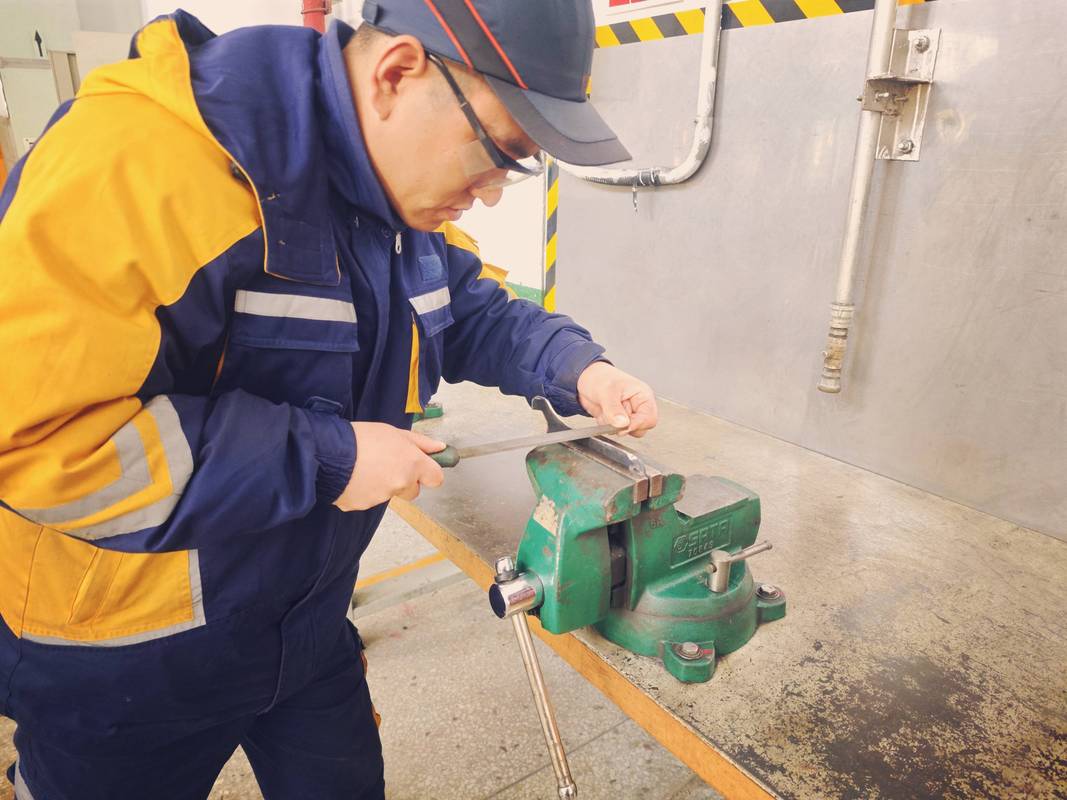

车间工装夹具维护保养现场
车间工装夹具维护保养现场

最后说个小事。去年给一个老客户做了套专用铣夹具,用了先进的球锁定位,客户验收时说:“你这夹具比我们以前的好,但那个压板手柄能不能做成红色?每次开粗时我能一眼看到它是不是松了。”我当时一愣,然后拍大腿:这就是实战智慧!一个简单的颜色标识,可能就避免了一次危险。所以,别再死盯着3D模型炫技了,多听听车间里那些满手油污的家伙说什么——他们才是工装夹具的最后裁判。

免责声明:文章内容来自互联网,本站仅作为分享,不对其真实性负责,如有侵权等情况,请与本站联系删除。
转载请注明出处:工装夹具设计那点事儿:从入门到骂娘 https://www.dachanpin.com/a/tg/66131.html

赞 (0)

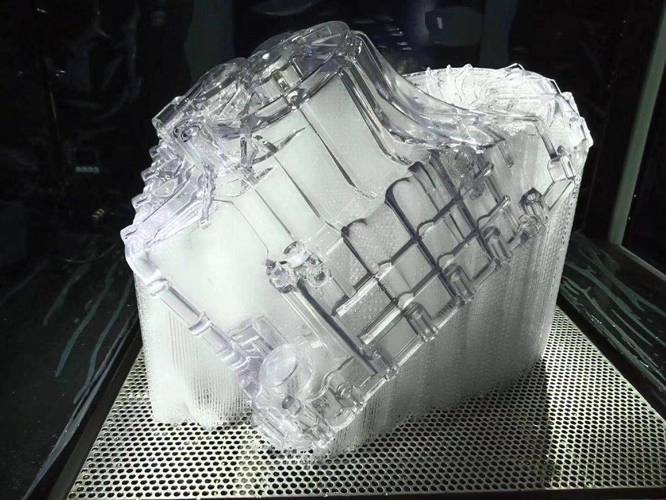

快速成型:别再被“快”字忽悠了,这些坑我替你踩过
