磨削加工：老师傅踩过的坑，你还想再踩一遍？

我还记得刚入行那会儿，师傅丢给我一个淬火钢轴，说：“磨到Ra0.4。”我信心满满——不就是砂轮蹭几下吗？结果，磨完了，一检测，烧伤、裂纹全齐了，轴直接报废。师傅瞅了一眼，只说了句：“砂轮用错了，冷却没跟上。” 就这简单两句话，我琢磨了整整三年。这就是磨削加工。看似简单，实则暗藏杀机。你一个参数没调对，可能整批活儿就废了。今天咱们不聊那些教科书上的理论——什么磨削力公式、磨削热传导，那些东西你翻书就有。咱们就扯扯车间里真正用得上的，那些能让工件从“差不多”变成“精品”的血泪经验。

砂轮：选不对，一切都是白搭

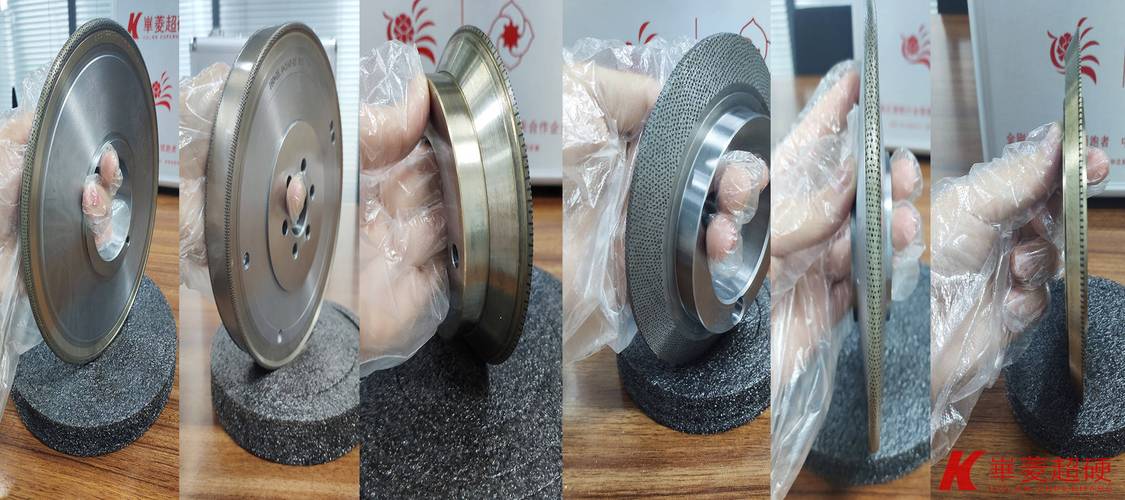

都说磨削是“砂轮的艺术”。一点不假。砂轮的种类，磨料、粒度、结合剂、硬度、组织……每个参数都直接决定你的表面质量。现在市面上主流就氧化铝和超硬两大类。氧化铝便宜，但磨高硬材料（比如硬质合金）就吃力了。这时候得上CBN或金刚石砂轮。贵是真贵——一片CBN砂轮顶十片普通砂轮的价格，但寿命长，精度保持性好。算总账，反而划算。不过，别以为买了贵砂轮就万事大吉。砂轮的修整才是关键。你多久修一次？用什么修整工具？金刚滚轮还是单点金刚笔？修整参数怎么设？这玩意儿差之毫厘，谬以千里。

就拿我最近的一个活儿来说：磨一批轴承内圈，要求圆度0.5微米以内。刚开始用新砂轮，圆度就是下不来，总有波纹。后来排查半天，发现是砂轮不平衡！动平衡没做好。重新平衡，再修整一次，好了。所以，细节决定成败。

磨削烧伤和裂纹：最头疼的质量问题

说实话，磨削烧伤是我从业二十年来最恨的问题。没有之一。因为它是隐性缺陷，肉眼看不见，但会大大降低工件疲劳寿命。航空航天、汽车发动机零件，一旦有烧伤，就是重大隐患。为什么会烧伤？磨削温度过高，达到材料相变温度。根源往往是：磨削参数太猛（切深太大、进给太快）、砂轮钝了没及时修整、冷却液浇不到位。特别是成形磨削，接触弧长，热量更难散出去。冷却液的选择和使用也很有讲究。现在环保要求严，油基冷却液逐渐被水基替代，但水基冷却性虽好，润滑性差些，容易引起磨削力增大。有一种新技术——微量润滑（MQL），用极少量的油雾，既环保又有效。但我们实际用下来，对大磨削量场合还是不够冷却，只能用在精磨上。问：我磨削时工件总是出现螺旋纹，怎么解决？答：螺旋纹多半是砂轮不平衡或主轴振动引起的。先检查砂轮平衡，用平衡架精调。如果还是不行，看看主轴间隙，或者调整修整参数，让砂轮表面更锋利。有时工件材料不均匀也会导致，那就得从热处理上排查了。 💡小窍门：磨削时注意听声音。经验足的师傅，一听磨削声就能判断砂轮钝了没、参数合不合适。尖锐的鸣叫声往往意味着砂轮钝了，赶紧修整。

高速磨削与智能制造：现在的车间都怎么玩？

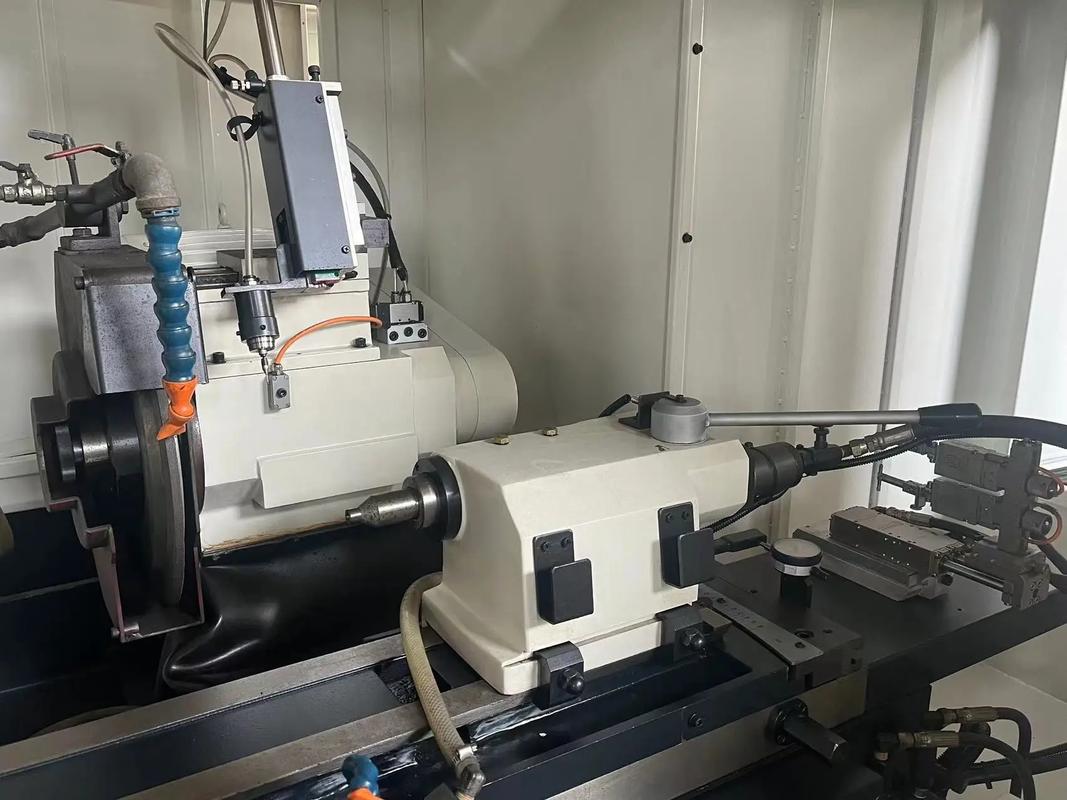

这几年，高速磨削（HSG）越来越普及。砂轮线速度提到120m/s甚至更高，磨削效率翻番，表面质量还能更好。但高速磨削对机床刚性、主轴功率、防护安全要求极高。不是随便一台老式磨床能改的。而且，砂轮强度也得够，普通陶瓷结合剂砂轮可能离心力就碎了。必须用特殊高强度砂轮。智能制造也在渗透。我们在一条磨削自动线上装了振动传感器和功率传感器，实时监测磨削状态。系统能自动判断砂轮钝化时间，触发修整，甚至自适应调整参数。刚开始我还觉得这是噱头，用上后才发现——真香！废品率降了30%以上。但话说回来，再智能的设备也离不开人的经验。比如，传感器数据异常，究竟是工艺问题还是传感器漂移？还得靠老师傅去现场听、看、摸。问：精密磨削中如何保证亚微米级精度？答：这就是环境、机床、工艺的系统工程了。车间必须恒温（±0.5℃），机床要有静压轴承或气浮轴承，主轴回转精度要极高。砂轮要经过精细修整，用金刚石修整器，修整进给要极慢。冷却液要恒温，过滤精度5微米以下。此外，在线测量和误差补偿也少不了。说句玩笑话，这种活儿，连人的体温都得隔离——操作者不能站在关键位置太久，怕热辐射影响精度。
