干模具这行十五年，最深的体会是什么？不是画图有多么炫酷，而是每次试模时那种心跳加速的感觉。说实话，很多问题其实在设计阶段就已经注定了。今天聊点实在的，关于模具设计里的那些坑，和怎么绕过去。
先说钢料。以前带过一个徒弟，上来就问：师傅，S136好还是NAK80好？我说你先搞清楚自己产品是什么。你做的是透明壳还是结构件？要求耐腐蚀还是硬度？材料都没定，谈什么型号。
浇口位置：别让塑料跑偏了
很多人觉得浇口不就是开个口吗？随便放。等你看到薄壁件因为填充不均直接开裂，就知道这口子有多关键。浇口位置决定了熔体在型腔里的流动路径，路径不对，应力集中、翘曲、气纹，全来了。
举个例子，一个矩形壳体，浇口放在正中间和放在角上，结果完全不同。中间进胶，流动对称，但可能形成滞留；角上进胶，流程长，容易缺料。怎么平衡？经验法则：优先考虑主受力部位和外观面，尽量让流动阻力最小。
有个客户，外壳产品用热流道，设计时为了省事，浇口冲着产品表面直冲。试模一出来，表面流痕惨不忍睹。后来改成潜伏式浇口，从内部进胶，问题才解决。所以，别小看这个入口，它管着整个模腔的“心情”。
问：浇口尺寸怎么定？是不是越小越好？
答：当然不是。浇口太小，剪切热升高，容易烧焦；太大，去除浇口麻烦，还容易留下痕迹。一般先按壁厚的0.6~0.8倍估算，再结合材料流动比调整。别迷信公式，试模才是王道。
冷却系统：模具的血液循环
冷却水道的设计，直接决定注塑周期和产品质量。我见过不少模具，水路绕来绕去，结果流量全被憋死了。水温差超过5℃，产品变形没跑。
设计原则很简单：水路要靠近型腔，但别太近，否则钢壁太薄，强度不够。水路直径一般6-10mm，水路之间间距按直径的3-5倍。最怕是那种死角，冷却液流不到，局部高温，然后烧焦。

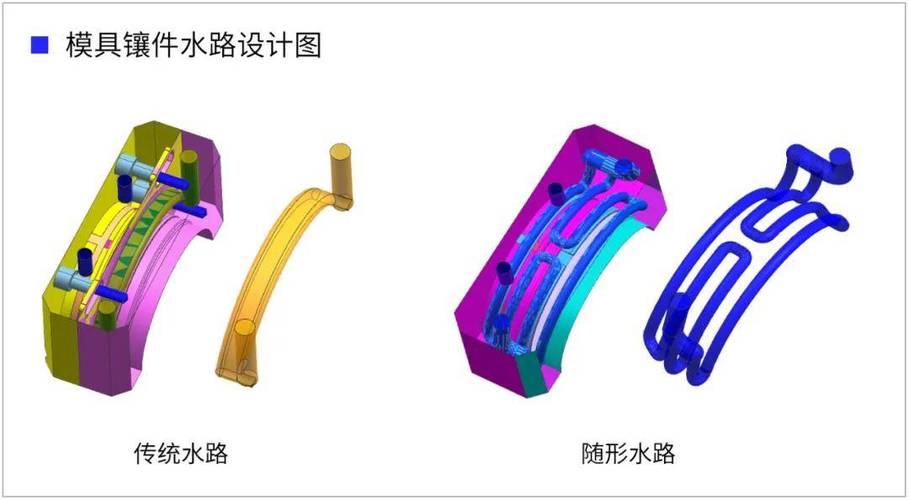

对了，用随形冷却水路的兄弟，记得加工成本很高。3D打印出来的随形水路确实能提升均匀度，但你要算一算产量够不够摊平模具成本。
问：水路和型腔表面距离多少合适？
答：通常8-12mm，但要看模具钢强度和冷却效率。用导热系数高的铍铜，可以近一点，但别少于6mm，小心胀裂。
冷却水道的排布，最怕的是交叉重叠，这在设计时看不出来。等加工到深孔，突然和滑块干涉了。哎，这种错误闹过不止一次。所以，三维设计时要开“干涉检查”功能，别信肉眼。

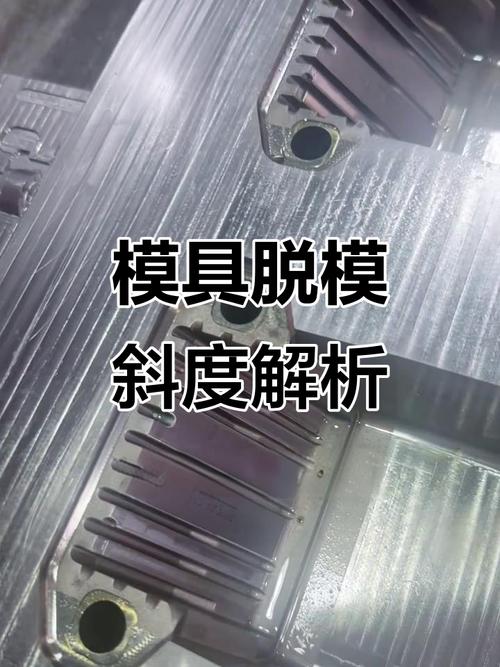

脱模斜度与模具钢：小细节，大麻烦
脱模斜度这个词，考试的时候人人会背。一到实际，老是有人偷懒。斜度不够，顶出时拉白、顶印，严重的直接粘模。反过来，斜度太大，产品尺寸又跑偏。一般配合面1°~2°，外观面能大就大。
再说模具钢。别一味迷信S136，又贵又硬。做透明件的，确实得上S136抛光；普通ABS件，P20就够了。预硬钢和热处理钢的差别，在于最终硬度你控制不住，变形就找上门了。我建议，模具设计时把钢材的后续热处理变形余量考虑进去，留个0.05mm的研磨量，不然装配的时候想哭。
问：模具热处理后为什么不直？
答：因为残余应力释放了。设计的时候结构对称性很重要，如果要热处理，提前预告给钳工，别临时抱佛脚。
还有顶出系统。顶杆位置选不好，产品顶穿是小事，弄不好把整个模芯顶崩。顶杆尽量布置在筋位和包紧力大的区域，直径不小于2mm，否则顶杆自己先弯了。
排气槽呢？呵呵，新手最爱忽略。气体排不掉，填充末端烧焦，又黑又黄。开在分型面上，深度0.02mm到0.03mm，宽度可以到6mm。注意别开太大，否则飞边跑出来，让你见识什么叫“毛刺就是设计出来的”。
哎，说说仿真。很多人以为Moldflow是万能的，其实它就是个参考。边界条件设错了，结果全废。我见过有人把模温设成0℃，然后说流动不平衡。你得先校准材料数据，再谈模拟。
设计这个行当，经验很重要，但更要紧的是会总结。每次试模把照片拍下来，把问题记录下来，过半年回看，都是宝。别整天翻老黄历，也要看看新工艺，比如高光无痕注塑、低压注塑，都是能在设计阶段考虑进去的。
最后说一句，模具设计没有标准答案。同一个零件，十个人可能设计出十套结构，但只有一套能开得稳、打得好、寿命长。多去车间走两圈，看看钳工怎么装，看看注塑工怎么调机，比你憋在办公室画图强百倍。
好了，先聊到这儿。有具体问题，评论区见。
