阳极氧化：被工业制造低估的核心表面处理工艺

很多搞钣金加工、铝件定制的老板，找我要表面处理方案，第一反应都是喷塑、电泳，很少有人主动提阳极氧化。说实话，这工艺真的被低估太久了。

阳极氧化到底能解决什么工业痛点？

现在新能源、消费电子、自动化设备里，铝的用量涨得吓人。轻，比钢轻三分之二，强度做合金后完全够用，唯独两个大问题：一是软，容易刮花，二是天生容易氧化，放久了就发黑长斑，根本没法用。阳极氧化就是冲着这两个问题来的。

本质上它是给铝做电解，让铝表面自己长出一层氧化铝膜，不是粘上去不是涂上去，附着力强到你磨都很难磨掉，这是它最核心的优势。问：阳极氧化和普通的化学氧化、喷涂比，核心优势到底在哪？答：普通化学氧化的膜只有不到1微米厚，只能临时防个锈，碰一下就没了。喷涂是把涂料粘在表面，再结实也怕磕碰掉漆，高温下还容易掉。阳极氧化的膜能做到5微米到250微米，普通阳极氧化硬度就能到HV300，硬质阳极氧化能冲到HV500以上，比普通碳钢都硬，耐磨耐刮，耐高温，还不掉层。现在很多新能源汽车的电池结构件，光伏跟踪支架的转轴，都点名要阳极氧化，就是冲这个稳定性来的。

2024年工业级阳极氧化的最新行业变化

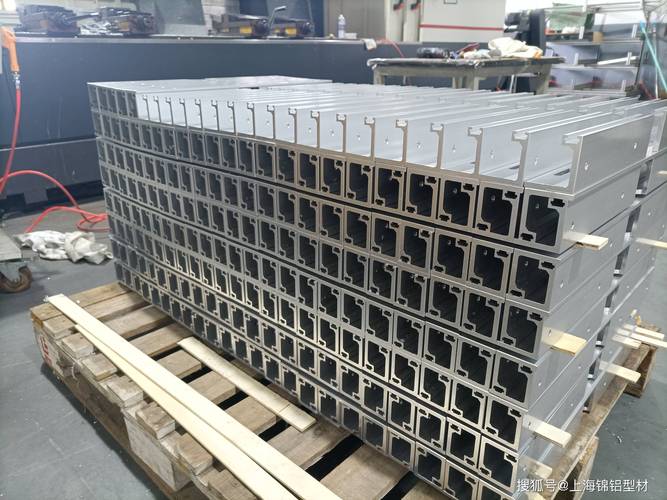

放在十年前，阳极氧化大半份额都是做门窗型材，利润薄，要求也低。最近这三四年完全变了，新能源带起来一大批高端需求，对工艺的要求完全不一样了。以前做门窗，盐雾过个48小时就行，现在新能源电池端板要求过1000小时，光伏支架要求过2000小时，差一点都不行。

生产线也更新了，以前老厂都是人工控温，硫酸槽的温度差个三五度很正常，膜厚差能到10微米以上，好料也做废了。现在新线都是全自动温控，精度能控在±1℃，在线实时测膜厚，不合格直接剔出来，良率比以前高了快20个点。还有环保的变化，以前封孔工序都用含镍封孔剂，现在欧盟REACH法规卡镍含量，国内出口的订单都要求做无镍封孔，正规厂现在都换了无镍工艺，小厂还在偷偷用含镍的，接单的时候一定要问清楚。问：做阳极氧化之前，碱洗、喷砂这两道工序能不能省？省点时间成本行不行？答：还真省不了。铝件挤压成型或者机加工完，表面带脱模剂、刀纹、天然氧化皮，还有脱模残留的油污，你不处理直接氧化，出来的成品要么颜色花，要么膜厚不均匀，盐雾测试直接不合格。喷砂统一粗糙度，碱洗去油污杂质，这两步省了，一百件出来九十件废，别为了省一点小钱亏大货。

选阳极氧化加工必须避开的几个坑

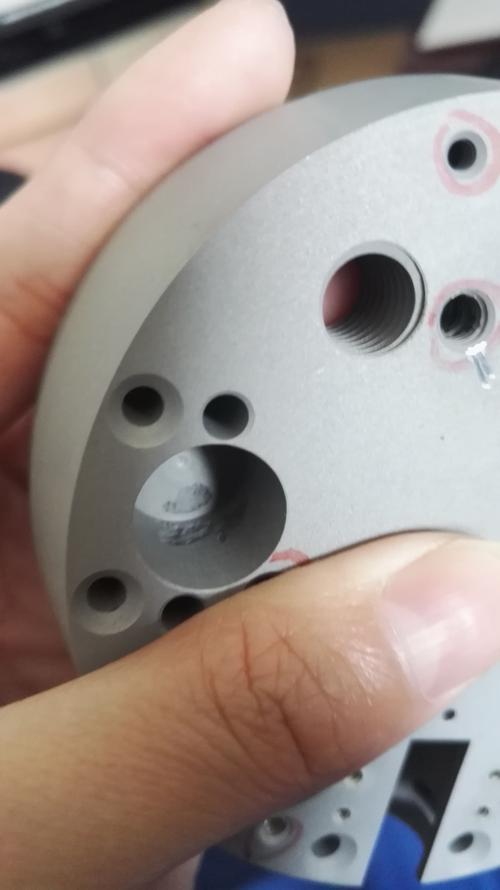

✅ 不要只看单价不看工艺细节我上个月刚碰到一个浙江的客户，找小厂做12吨光伏支架阳极氧化，单价差了两块钱一公斤，结果人家封孔工序偷工减料，只做了一半，送去青海工地不到半年就腐蚀出白斑，全部拉回来返工，亏了小一百万，心疼得直拍大腿。 ❗ 提前说清楚使用场景你要是做户外件，一定要提前要求封孔到位，还要提盐雾要求。做出口件，一定要提前说要无镍封孔，不然卡合规出不了港，哭都来不及。需要局部导电的工件，提前做遮蔽，别等整个面氧化成绝缘的，再回来磨，磨出来的地方平整度也差，直接废了。 💡 外观件要提前统一原材料阳极氧化染色对铝的纯度很敏感，不同批次的铝锭做出来，颜色会有细微差别，你做整批外观件，一定要让加工厂用同一批次的原材料加工，不然出来一批货好几个色，没法交付。说白了，阳极氧化不是什么高科技，拼的就是细节。你对品质要求越高，它越能体现出优势，比喷涂电泳耐用太多，全生命周期算下来，反而比其他工艺更划算。

免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：阳极氧化：被工业制造低估的核心表面处理工艺 https://www.dachanpin.com/a/tg/67788.html
