价值流图（VSM）：别做绘图工具人，用它真刀真枪降本

我上个月去东莞长安那家做汽配的老板厂里喝茶，刚进门就被拉去会议室看墙——整面墙贴了个老大的价值流图（VSM），颜色分明符号标准，连咨询公司的logo都烫了金。转头去车间转了十分钟，我差点被通道上堆的在制品绊倒。你说搞笑不？花了三万八做的图，挂了快两年，增值比标了11.7%，结果现场在制品压了快八百万的资金，连通道都留不出来。

为什么90%的企业画价值流图（VSM）都是白忙活

大部分人对VSM的理解从根上就错了。

他们觉得这就是个标准化绘图工作：把工序框画上，箭头连起来，库存三角填上数字，把CT、OT、换模时间全填进去，最后算个增值百分比，交差完事。

说实话，这就是做给别人看的。要么给客户审核看，要么给老板看项目成果，本质就是走个过场。

我见过最多的一家，三千人的电子组装厂，三年换了四个生产经理，价值流图画了七版，一版比一版漂亮，可生产线的等待时间一分钟没少，在制品库存一个托盘没动。

问：很多客户要求我们提供价值流图（VSM），不画得漂漂亮亮的过不了审核啊？答：过审核你可以单独做一张应付，现场改善得拿真东西。真的VSM是帮你找浪费的手术刀，不是贴在墙上的装饰画。你拿它当装饰，自然得不到任何好处，浪费还是你的浪费，钱还是一样赚不到。

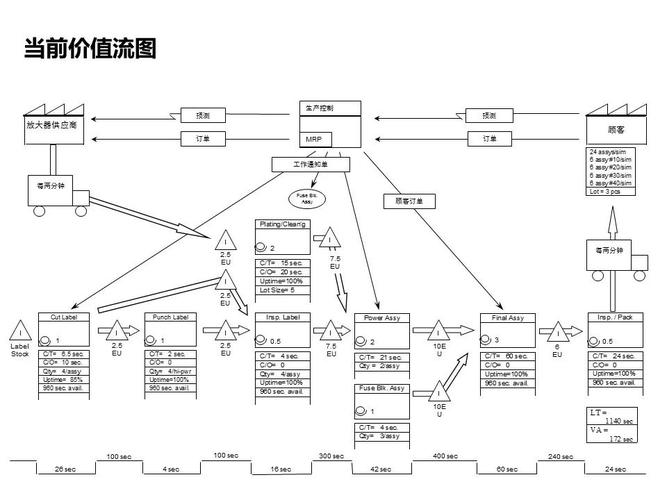

画对价值流图（VSM）的核心：死死盯住非增值时间

很多人画VSM，最爱做的一件事就是藏浪费。把等待时间算进准备时间，把搬运时间和加工时间合并，就为了让最终的增值比好看一点。

骗得了别人，骗得了你口袋里的钱吗？

VSM所有符号里，最值钱的就是那个代表库存的小三角。每个三角里堆的不是原材料也不是在制品，是你压进去的现金流，是你付了房租的仓库面积，是你错过交货期的风险。

之前给那家汽配厂算，他们一个汽车转向节，从原料进厂到成品发货，总提前期21天。真正用到加工上的增值时间，加起来才4小时40分钟。剩下20天半，全躺在各个工序门口等。

光这一笔，压的资金就超过三百万。你说可怕不可怕？

问：我们就是十几人的小加工厂，单子杂批量小，也有必要画价值流图（VSM）吗？答：太有必要了，甚至比大厂更需要。我去年接触过一个做五金定制的小厂，老板天天盯现场还是天天赶货，到处堆的都是料，找不着活是常事。花了一下午，跟着老板从订单投料到出货走了一遍，画了张VSM，一下子就看出来了——客户急着要的一批活，居然在喷砂车间门口躺了7天，跟单的小姑娘忘了转单。后来跟着VSM找出来的三个浪费点改，把工艺流程顺了一遍，WIP直接砍了60%，交货周期从15天降到4天，不到半年就多接了三分之一的订单，纯利润涨了快20%。小厂没有大公司那么多层级，改起来快，见效也快，拿VSM理一遍，比你瞎忙三个月有用多了。

2024年最新实践：别搞完美未来态，摸到浪费就改

以前学精益都讲，画完现状VSM，一定要画未来态VSM，然后做三五年改善规划，一步步落地。

说实话，现在这个行情，产品三个月换一轮，你花两个月画的未来态，画完产品都改了，不全白搭吗？

现在珠三角很多做定制、做汽配的工厂，都改玩法了：

💡 画完现状价值流图，直接找最大的那个浪费点，上去就改。

比如你发现冲压到焊接的库存有7天，那先想办法降到3天，改完跑顺了，再找下一个浪费点。不用搞什么大而全的十年规划，改一个就赚一个的钱。

我整理了几个现在用得最多的实操要点，给你们参考：

✅ 画之前一定要去现场数库存，别拿ERP系统里的导出数填，ERP里的库存数90%都不准，错的数据画出来的图肯定错。 ❗ 所有非增值活动，不管是等待、搬运还是检验，别合并，全部单独标出来。藏着掖着，最后浪费的还是你自己的钱。 ✅ 别追求好看。我见过老班组长拿白板笔画的VSM，比咨询公司几万块做的亚克力看板有用一百倍。能帮你找到问题的才是好图，不是越漂亮越好。

现在不少工厂开始上数字价值流图（VSM），把数据和现场的看板连起来，实时更新，不用半年重画一次，这个方向确实好。但我得提一句，你先把现场的流程理清楚，把浪费找出来改了，再上数字化不迟。上来就先买系统，你现状都是错的，系统只会把错误的流程自动化，钱花了，啥用没有。

说白了，价值流图（VSM）从来都不是什么高大上的工具，就是帮你理清楚你的钱到底花在哪儿了，哪些地方能省出来。别把它搞复杂了，拿起笔，去现场走一遍，画出来，改，就完了。
