拓扑优化:给工业产品做减重瘦身的隐形手术刀

上个月去珠三角跑项目,在一家做新能源底盘件的工厂蹲了两天。老板拉着我蹲在样件堆里,翻出一根刚从CNC下来的控制臂给我掂。原来12公斤的零件,现在不到8公斤。测过强度,比原设计还高15%。没换贵的碳纤维,还是常规的铝合金。变化全来自拓扑优化。

工业落地能用的拓扑优化,到底是什么

很多圈外人听到这个词,第一反应就是高校实验室里发论文的噱头。不就是给零件挖几个洞,凑个好看的形状吗?错得离谱。说实话,现在的拓扑优化早就是工业批量生产里常用的设计手段了。本质说穿了很简单:给你一块固定的设计空间,说好要承受多大的力、固定在哪里,拓扑优化算法会帮你把不受力的材料一步步“删掉”,最后留下受力效率最高的材料分布。
新能源汽车控制臂拓扑优化前后对比图
新能源汽车控制臂拓扑优化前后对比图
问:拓扑优化和我们常做的尺寸优化、形状优化到底区别在哪? 答:尺寸优化是改零件的壁厚、螺栓孔的大小,形状优化是改零件外轮廓的曲率,这两类优化都不会改变零件原本的“结构连接关系”,说白了就是在原有框架里调参数。拓扑优化是从一块实心材料开始,直接重新分配材料,相当于你要做一把椅子,前两种优化是改椅子腿的粗细、靠背的弧度,拓扑优化直接告诉你,中间那根横撑根本不需要,直接去掉就够结实。

2024年做拓扑优化,最容易踩的三个落地坑

现在不管是商业CAE软件还是中端建模工具,基本都带拓扑优化模块,买了软件就能用。但我见过百分之七八十的新手,第一次做出来的结果根本没法用。不是太复杂没法加工,就是减重减到强度不合格。说几个我踩过、也见过别人踩的坑。 ❗ 第一个坑:不提前加加工工艺约束 你做的零件是要冲压还是注塑还是3D打印?不同工艺要求完全不一样。做冲压件就得加脱模约束,不能出悬空的封闭内腔,不然根本开不了模。做注塑就得加拔模斜度的预留,不然顶不出来。很多新手上来就算,出来个花里胡哨的连通内腔,供应商看了直接摇头,开模费翻三倍都不一定做的出来,白忙活几个星期。 ❗ 第二个坑:追求极致减重,吃光安全余量 很多设计师刚用上拓扑优化,就想着减到算法给的最轻极限。实际生产呢?材料本身有成分公差,成型有收缩变形,受力也会有突发的峰值,你把余量算得刚刚好,一到批量检测,十个有三个强度不合格,直接报废一堆,亏到姥姥家。 ❗ 第三个坑:模型不简化,浪费算力 上来就把整个零件的所有圆角、小孔全带上,几百兆的模型丢进去算,算了三天三夜,结果还因为局部网格太细发散了,啥也没出来。💡记住,关键受力区域做精细网格,非受力的连接区域直接简化,省出来的算力不够香吗?

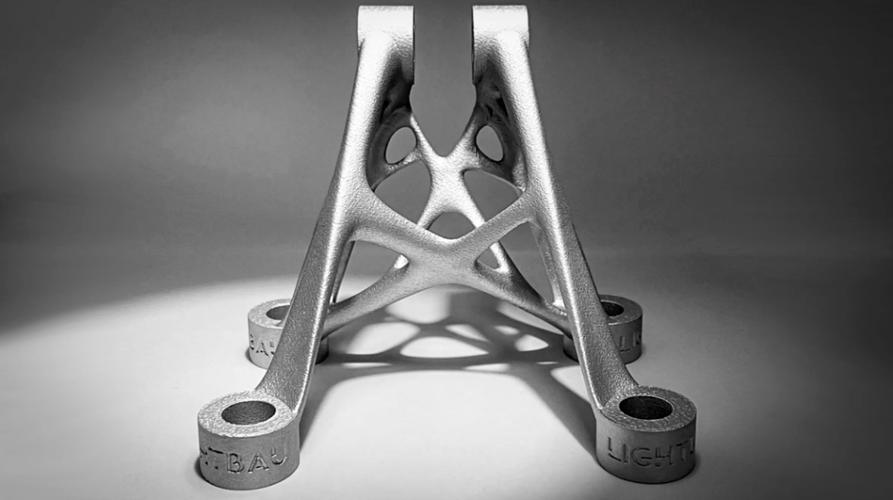

符合注塑加工工艺的拓扑优化支架模型
符合注塑加工工艺的拓扑优化支架模型
问:我们就是个中小加工厂,买不起几百万的高端CAE,能玩拓扑优化吗? 答:当然能。现在很多万元级的中端三维建模软件,都带基础的拓扑优化模块,做普通的支架、基座、结构件完全够用。就算不想花钱,开源工具也能满足基础需求。不用一开始就上大项目,拿一个你正想改减重的小零件试手,做个一两轮样件,很快就能摸清楚规律,试错成本很低的。

哪些行业已经在吃拓扑优化的红利

哪些行业已经在吃拓扑优化的红利
哪些行业已经在吃拓扑优化的红利

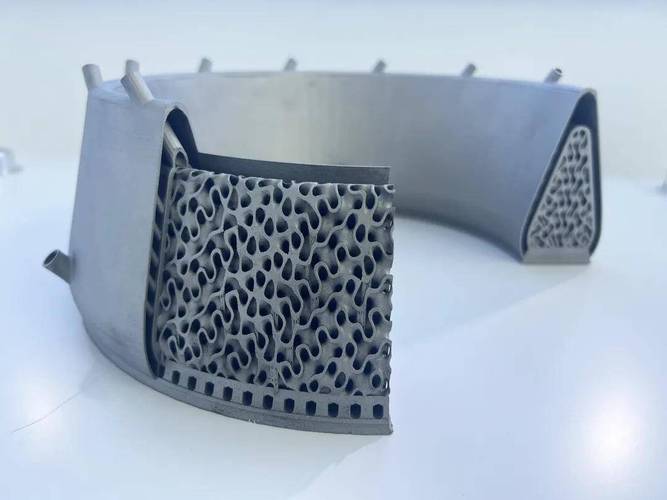

说点最新的行业实践,你就知道这东西现在有多火。 第一个就是新能源汽车,现在卷续航卷得发疯,车重每降100公斤,续航能多跑五六十公里。底盘控制臂、电池包箱体、悬挂连接座,几乎所有结构件都在用拓扑优化减重。我接触的一个国产新势力项目,单四个控制臂就减了12公斤,材料用少了,单件成本还降了两块多,一吨车重下来减十几公斤,实打实的利润。 然后就是工业机器人,机器人末端执行器越轻,惯性越小,运行节拍就能提得越高,震动还小。拓扑优化改完的第七轴关节、抓手,很多能减个三分之一的重量,节拍直接提了8%,对批量生产线来说,这就是每年多赚几百万的效率。 航空航天就更不用说了,每克重量都对应着发射成本,拓扑优化已经是结构设计的标配了。 不过话说回来,拓扑优化也不是万能的。它只是个帮你打开思路的工具,最后落地还是要靠设计师根据经验调整,适配工艺和成本。 很多老设计师不信这个,觉得我干了几十年,经验比算法靠谱。其实真不如拿算法给的结果和自己的经验比一比,很多时候你会发现,原来这么多年多加的好几公斤材料,全是多余的。 不信,你现在就翻出手上一个改了好几版的零件,丢进去算一晚上,第二天看结果,保不准给你个惊喜。
