价值流图（VSM）：别再把它画成墙上的好看装饰画

上周去苏州一家做精密传动轴的工厂，老板拉着我看会议室墙上挂的那幅花了3万多找咨询公司做的价值流图（VSM），红的绿的箭头画得整整齐齐，问我能不能给点改进建议。我盯着图看了三分钟，问他：这上面标着的冲压工序换模时间2小时，是去年审计时候的数吧？他愣了半天，说你怎么知道。害。这就是现在太多工厂做VSM的通病——花了大价钱画完，钉在墙上落灰，根本没真的用起来。

你以为的VSM，和现场工人眼里的VSM，根本不是一个东西

太多人对VSM的认知还停留在“凑齐七个标准符号就算完成任务”的阶段。把从原材料入厂到成品发货的流程用箭头串起来，标上每个工序的加工时间、库存数，凑齐一张看起来很专业的图，就算交差。那能准吗？之前碰到的一个做新能源结构件的车间，价值流图上写着总在制品库存是1200件，我去现场数了数，冲压工位边堆了快2000件，机加工通道里还堵了800多，合计快3000。为什么差这么多？因为画图的人根本没蹲在现场数，是从ERP系统里导的上个月的报表数。

真正能用的价值流图（VSM），从来不是坐在办公室对着Excel画出来的。得走到现场去，蹲在每个工位旁边掐时间，看工人是不是真的在按节拍干活，看那些堆在通道里的纸箱到底是等着加工的在制品，还是已经压了三个月没人处理的呆滞料。💡 给个小提示：第一次做VSM的新手，千万别先急着画未来状态图。先把当前状态摸透，能把现有流程里藏着的浪费找出来，就已经赢过80%的工厂了。问：我们厂之前请咨询公司做过全套VSM，现在换了新的生产主管，要不要全部推翻重画？答：完全没必要。先把之前的图拿到现场对照着核——哪些数据是过时的，哪些流程已经改了，哪些之前标出来的浪费到现在还没解决。把偏差的地方用马克笔在原图标出来，比从零开始画省至少60%的时间。说真的，很多工厂的图不是过时，是根本没人敢对着现场找问题。

现在的VSM，早就不是十年前那套老方法了

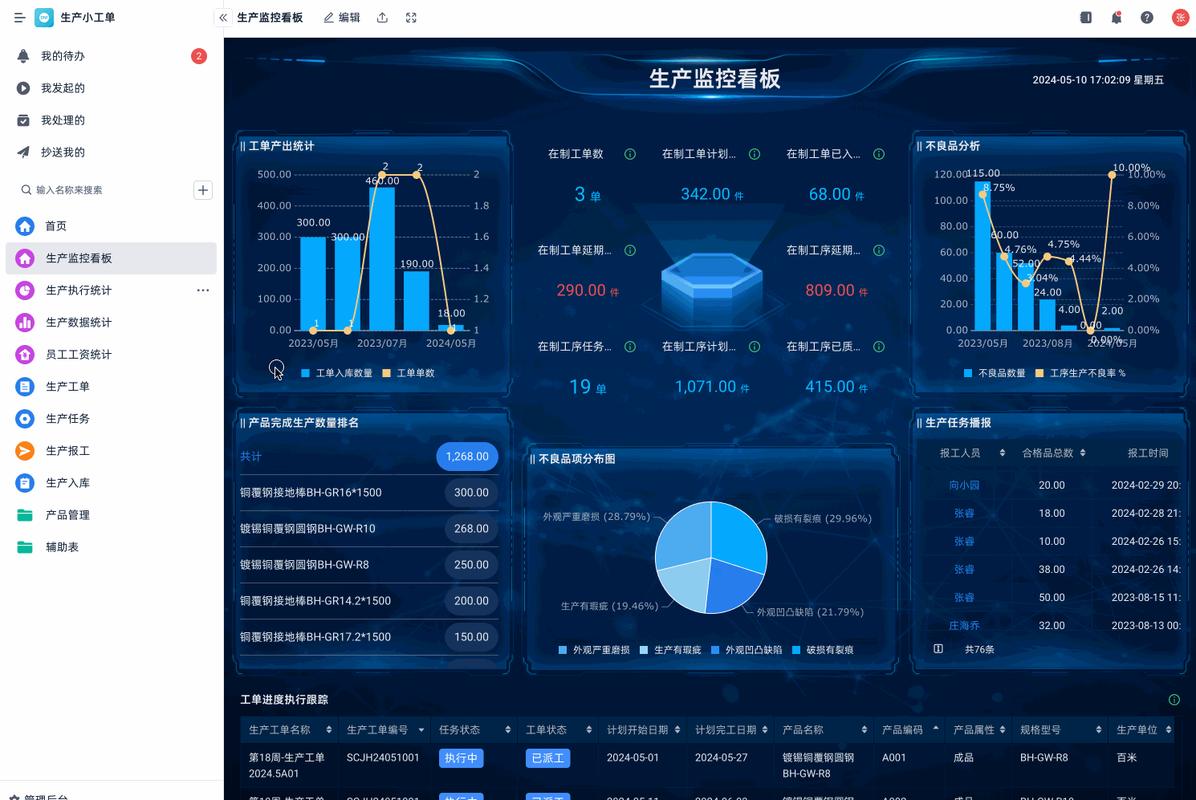

十年前大家做VSM，全靠小组拿A3纸在现场蹲点记数据，算一次整个流程的增值比，至少要花一周时间。现在很多头部制造工厂，已经把VSM和MES系统的数据打通了——系统自动把每个工序的运行时长、等待时长、库存数同步到VSM的实时看板上，偏差超过阈值就自动报警，根本不需要人工拿着秒表蹲点记。 ❗ 别再抱着老观念觉得VSM就是精益小组的专属工具。现在做智能制造升级的项目，第一步就是用VSM把整个流程的价值流理清楚，不然你上的那些自动化设备、数字孪生系统，全是在堵点上撒钱。去年碰到一个老板，花了2000万上了全自动的焊接生产线，结果之前的工序里，冲压件的毛刺问题一直没解决，到了焊接工位还要安排三个工人提前磨毛刺，算下来人力成本比之前还高。这不就是没做VSM梳理的后果吗？你连整个流程里哪里是增值的，哪里是纯浪费的都没搞清楚，砸钱上设备有什么用？

现在做VSM梳理，还要把之前容易被忽略的环节算进去——比如供应链端的来料等待时间，比如质量检验环节的重复搬运，甚至是换型时候的调试时间，这些以前图上一笔带过的环节，现在都是影响整体交付周期的关键节点。问：我们是做非标定制的小厂，产品种类多，批量小，也适合用价值流图（VSM）吗？答：太适合了。别觉得VSM就是适合大批量流水线的东西。我之前帮一个做非标自动化夹具的小厂做VSM梳理，之前他们的交付周期要45天，用VSM把从客户下单、设计、采购、加工、装配、调试的全流程拆解开，发现光是设计环节的反复修改等待，就占了18天。顺着这个堵点优化了设计评审的流程，把交付周期直接压到了28天，客户满意度涨了快40%。小厂本来资源就少，更得把每一步的时间花在能给客户创造价值的地方，哪有资格浪费在无意义的等待上？

画完VSM不算完，能落地改进才是真的有价值

最搞笑的是，我见过不少工厂的VSM是裱在铝合金相框里挂在会议室最显眼的位置，连支可擦马克笔都不给准备。你说这图要是现场发现了新的浪费点，难道还要把相框拆下来，找当初画图的人回来改？这哪是活的管理工具，明明是供起来的展品。 你在VSM上标出来的改进项，必须匹配对应的责任人、时间节点、验证标准。比如你在图上标出来某个工位的换模时间要从2小时降到30分钟，你得安排专门的精益小组跟进，每周测一次换模时长，把每次改进的实际效果再更新到图上。这才是活的价值流图，不是死的装饰画。之前在常州做的一家做汽车零部件的工厂，之前画VSM的时候，发现总装线的节拍和前面的机加工节拍差了整整15秒，导致线边的库存越堆越多。他们没有上来就给总装线加人，也没有给机加工线换设备，而是顺着价值流的流向，把两个工位之间的物料配送路径重新捋了一遍，把之前的人工推车配送改成了定时的水蜘蛛配送，两个月就把在制品库存降了30%，算下来省了快20万的库存占用资金。说实话，我做了快15年的工业现场服务，见过太多工厂把VSM搞成了形式主义。花了几十万做培训，画了一堆漂亮的图，最后现场该堵还是堵，该等还是等。VSM从来不是什么高大上的管理工具，它就是帮你把藏在流程里的浪费揪出来的放大镜。对吧？你连流程里的每一步在干嘛都没看明白，谈什么降本增效，谈什么智能制造？
