电镀行业如何迈过环保和智能化转型这道坎？

干了十几年电镀，这几年是真累。

不是身体上的那种累——毕竟生产线自动化程度高了不少，体力活早没那么多了。是心累。环保督查一轮接一轮，客户对镀层质量的要求越来越变态，还得琢磨着怎么把成本压下来，说实话，有段时间我睡觉都在想这行还能不能干。

不过话说回来，累归累，电镀这行当不会消失。小到一颗螺丝，大到汽车外壳，表面处理这道工序绕不开。只是玩法变了，变得让很多老厂不适应。如果你现在走进一家还停留在“泡药水、挂镀件、靠老师傅手摸眼看”阶段的电镀厂，那股刺鼻的酸雾就能告诉你——时代抛弃你的时候，连招呼都不打一声。

产线升级，不是买台新设备那么简单

前年我们厂下决心改造镀锌线，预算批了三百多万。采购之前，我拉着技术团队去长三角看了七八家设备商，看得越多越纠结。有的厂家把“智能”挂在嘴边，结果演示的时候PLC界面都卡顿，所谓的自动补加药只是定时泵抽两下，根本不做浓度闭环。❗ 我跟他们讲，这叫半自动，不叫智能。

真正的智能产线，首先得有数据采集层。电流密度、槽液温度、pH值、镀层厚度在线测厚仪……这些传感器得配齐，而且数据不能锁在机台本地，必须上云端。我们现在能实时看到每个挂具的施镀曲线，一有偏差立刻追溯。这玩意儿带来的好处不是“省人力”这么简单——是工艺稳定性。以前镀一批货，出光剂多加点少加点全凭带班长手感，现在系统自动根据安培小时数补加，镀层厚度CPK值从0.8提到1.33以上。✅

但智能化也有坑。比如某品牌的行车，宣传说能自动识别镀种、自动切换程序，结果因为挂具样式太多，摄像头识别率不到80%，最后还是人工选程序。你说气不气人？💡 所以买设备一定要做带料试机，别光看PPT。

环保这把剑，悬在头上也插在心上

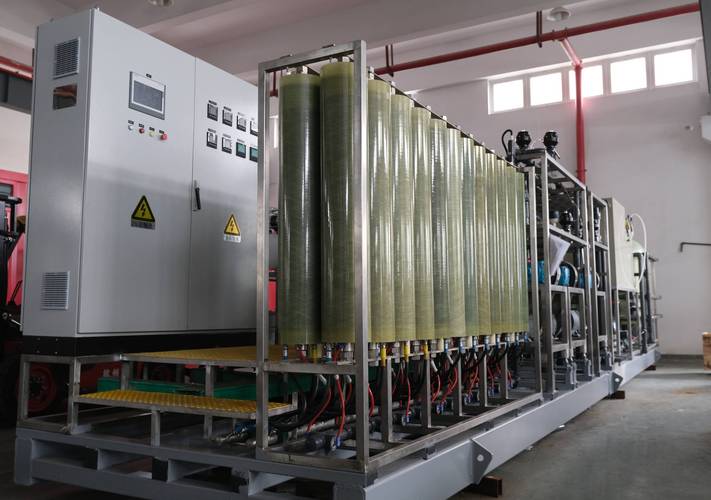

去年隔壁镇关了三家电镀厂，两家是因为废水偷排被抓现行，一家是环评验收没过。消息传过来，我们全厂上下开了三次环保专题会。其实大家心里都清楚，正规处理废水成本太高了，尤其是含铬、含镍的漂洗水，膜处理+蒸发结晶，一吨综合成本六七十块，小厂根本扛不住。

可反过来想，环保门槛提高，对我们这种上了处理设施的企业反而是机会。那些脏乱差的作坊被清退后，订单自然流向正规军。今年我们的镀铬业务量涨了两成，利润反而更好，因为价格不用再跟黑户拼刺刀了。❗

说实话，我们也在探索更绿色的工艺——无氰电镀喊了那么多年，真正替代氰化镀锌的还没那么稳定。碱性无氰镀锌我们试过，深镀能力差一截，盲孔件根本不行。后来折中，大面积件用无氰，复杂件仍保留氰化线，但加强废水破氰处理。没有一刀切，这算务实。💡

镀层质量的那些“玄学”

说个最近的事。有批出口德国的镀镍件，客户反馈盐雾测试96小时就起锈点了，而我们的内控标准是120小时。全厂炸了锅，查了一星期。最后发现是前处理除油槽——因为换了家更便宜的除油粉供应商，浓度没及时跟踪。就这一点疏忽，报废两万多块钱的货。

镀层缺陷像幽灵，你不知道它什么时候冒出来。针孔、麻点、起泡、结合力差……原因能列几十条。老师傅传下来的“看、摸、吹、试”固然有用，但真的需要数据化。我们现在会把每批件的粗糙度、活化液酸浓度、冲击电流参数都关联起来，做个简单回归分析，至少能排除掉70%的变量。

这里夹点私货：强烈建议同行上X荧光测厚仪，别舍不得那十几万。靠金相切割测厚，时间滞后太长，等发现厚度不对，前面几挂都废了。

问：我们厂现在还是手工电镀，想升级自动化生产线，第一步该做什么？

答：第一步不是买设备，是梳理数据。把你的工艺卡、槽液维护记录、不良品统计表拿出来，看哪些环节波动最大。如果连目前的良品率、药水消耗量都没个准数，上自动化只会放大混乱。先建立基础工艺数据库，再找至少三家设备商带样机来试，要求他们用你们自己的产品跑连续48小时。别信“标准方案”，每个厂挂具、槽体尺寸、产品形状都不一样，必须定制。

问：电镀废水处理现在有什么比较靠谱的新技术？投资大不大？

答：老实说，没有革命性技术，更多是组合工艺的优化。对于混排废水，“物理化学沉淀+UF超滤+RO反渗透”仍然是主流，但膜污染问题依然头疼。最近几年“电芬顿”和“三维电解”在难降解有机物处理上有进展，但电极消耗成本高。至于投资，一条日处理50吨的生产线，达到表三排放标准，全套下来通常150万起步。别指望二三十万的小装置能稳定达标，那些多半是骗人的——我们试过，惨痛教训。
