很多人聊高端制造，张口就是五轴铣削、3D打印，没人提磨削加工。
太怪了。没有磨削，你那些精度到微米级的零件根本做不出来。
你拿到手的航空发动机叶片、新能源汽车电机轴、手机摄像头的钢框，最后那道关口，一定是磨削加工。
和车削、铣削这些大块切金属的工艺不一样，磨削靠的是砂轮表面成千上万颗硬磨粒，每一颗都是一把微型刀刃，同时切削工件表面的微量材料，切痕深度能稳定控制在1微米以内，甚至做到亚微米级。
说白了，就是给零件做“精密整形”，前面所有工序攒下来的误差，全靠磨削找补。
现在光伏的大尺寸硅片切割、半导体晶圆的背面减薄，早就把磨削从“最终工序”变成了核心成形工序，没有合格的磨削工艺，这些高端零件根本造不出来。
说实话，我见过太多工厂，愿意花几百万买进口铣床，却舍不得给磨床换一块好砂轮，这不是捡了芝麻丢西瓜是什么？
问：磨削加工对精度的要求到底有多夸张？
答：拿航天用的精密轴承来说，滚动体的圆度误差要求控制在0.1微米以内，什么概念？一根头发丝的直径大概是50-80微米，这个误差是头发丝的五百分之一。只有磨削能稳定做到这个精度，其他工艺都不行。
问：普通机械厂做低精度零件，要不要在意磨削工艺？
答：当然要。哪怕是普通的液压活塞杆，表面粗糙度差一点，密封圈的寿命就能差三五倍，客户用半年就漏油，下次还找你？别抱着“差不多就行”的心态，工艺上差一点，市场上差很远。
干了十几年机械，我见过太多因为磨削工艺错了，整批零件报废的事，总结下来三个坑最常见：
✅ 砂轮选错，全活白干
磨淬火碳素钢，你非要用绿色碳化硅砂轮？磨不了十件，砂轮就堵死了，工件表面直接烧伤发黑。磨硬质合金刀具，你用普通氧化铝砂轮？用不了一小时，磨粒就掉光了，尺寸直接跑了。不同的工件材料，必须对应不同的磨料、粒度、硬度，别嫌麻烦，拿错砂轮直接赔钱。
❗ 冷却不到位，零件暗伤多

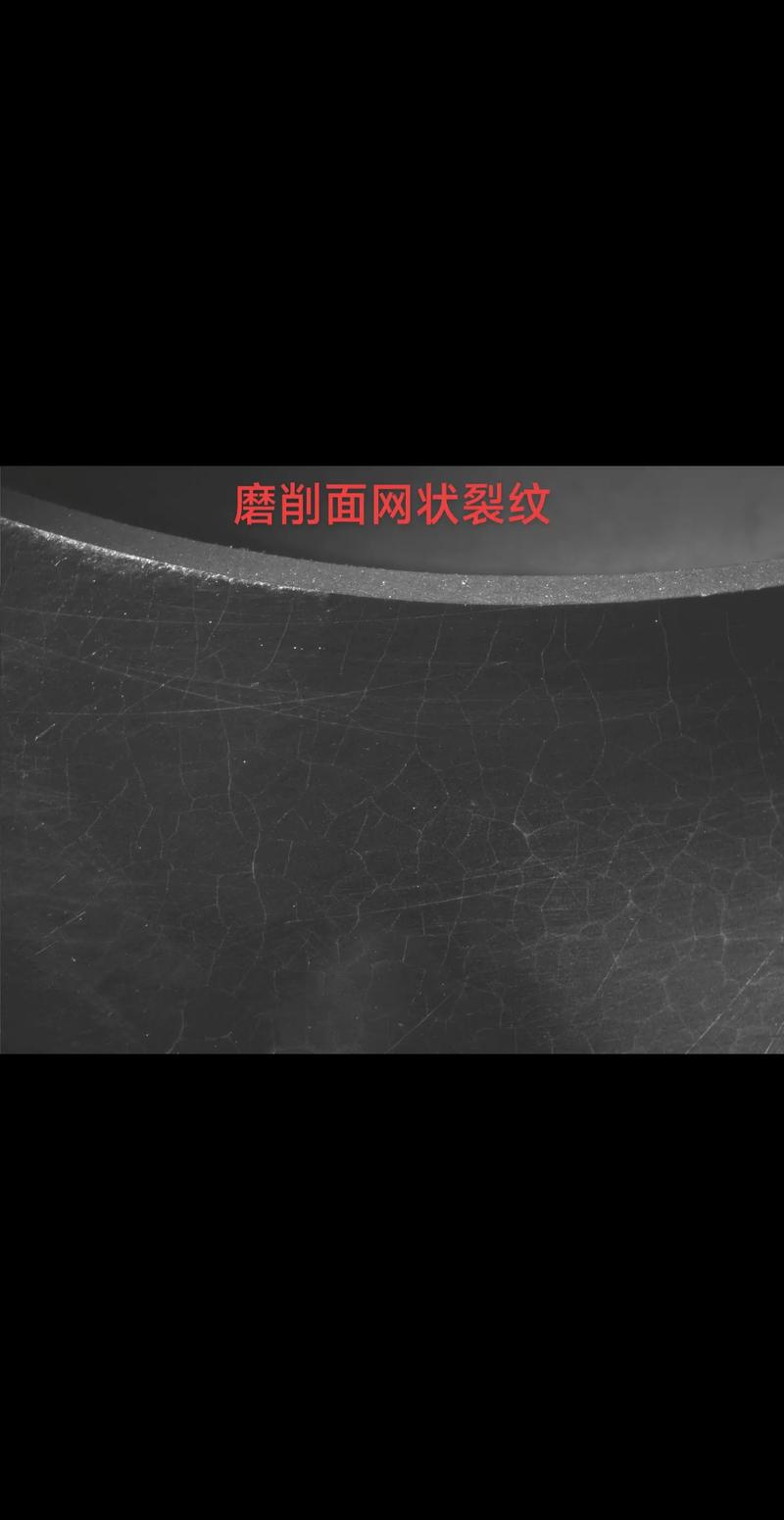

很多小厂图省钱，用回收的劣质切削液，浓度不够还很脏，磨削的时候局部温度轻轻松松超过1000度，表面看起来没问题，实际上已经有了残余应力和微裂纹，客户用三五个月就断裂，索赔的时候你哭都没地方哭。现在哪怕是普通磨削，也要用对应标号的乳化液，流量给够，别省那点冷却的钱。
💡 参数瞎调，精度稳不住
很多人用数控磨床，直接拿厂家给的默认参数干所有活，这能对吗？干平面磨削的进给量，你拿来干深槽磨削，分分钟出振纹，工件直接废。工件硬度变了，砂轮转速、进给速度都得跟着调，别嫌麻烦，调对一次，能省几百件废品的钱。

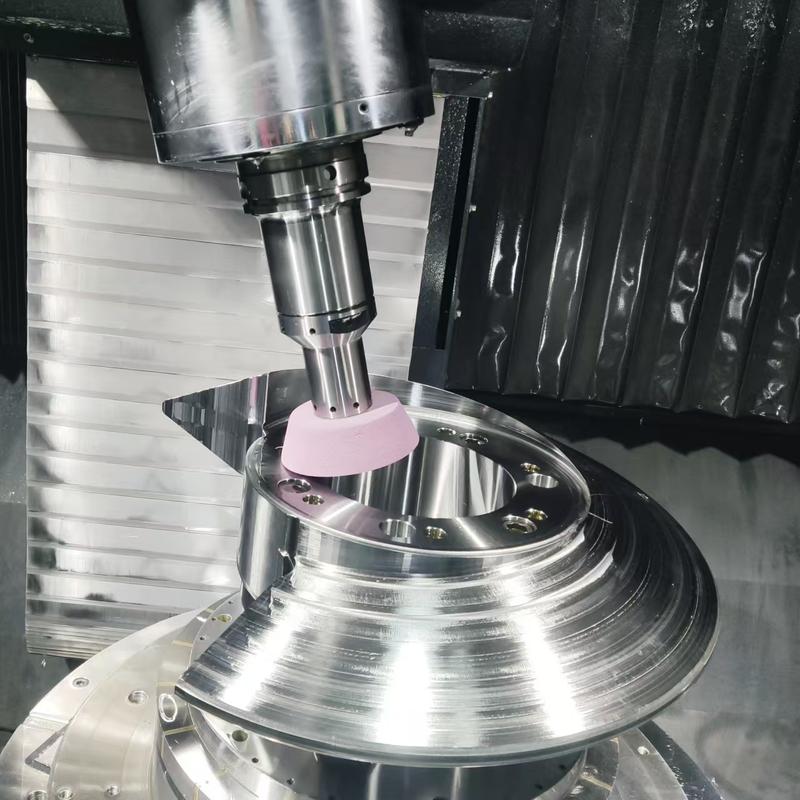

，现在做碳化硅功率模块、陶瓷结构件的订单越来越多，普通磨削干硬脆材料，崩边率能到20%，加个超声振动装置，磨粒边振边切，崩边率直接降到2%以下，现在很多国产的超声装置十几万就能装，接几个订单就回本了。
第二个就是
，原来磨个两三百件就要停机修砂轮，一次停十几二十分钟，一天下来少干不少活，现在很多平价数控磨床都带了在线修整功能，边加工边修砂轮，精度稳定性提升一大截，效率还能涨15%以上，太香了。
不过话说回来，也别什么新都跟风，比如最近炒的很热的干磨削，如果你不是做半导体、航空航天那种要求极高的订单，完全没必要花大几十万换设备改工艺，优化好传统的冷却磨削，足够满足90%以上的订单需求，把钱花在刀刃上比什么都强。
高端制造拼到最后，拼的都是这些不起眼的细节。磨削加工看起来没有五轴联动那么炫酷，却是真正能拉开精度差距的地方。你把它摸透了，就能拿到别人接不了的高端订单，赚别人赚不到的钱。就这么简单。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：磨削加工：高精度制造里被低估的核心工艺 https://www.dachanpin.com/a/tg/67793.html
