电火花加工(EDM):复杂高精度零件加工的隐形王牌

干了二十多年机械加工,见过太多人对电火花加工(EDM)有误解。

有人说它是老掉牙的替补工艺,都五轴联动时代了,谁还放电?

这话我真不敢苟同。

为什么高端制造圈都离不开电火花加工(EDM)?

现在的高精尖加工,越来越多碰到硬骨头:硬度HRA90以上的硬质合金,形状复杂到没法做刀具的型腔,孔径微米级的深小孔,还有一丁点变形都不能要的薄壁零件。这些活,铣削啃不动,激光干不准,最后还得靠EDM救场。

说实话,EDM的核心优势真的无可替代:全程没有切削力,只要材料导电就能加工,不管你硬度有多离谱。不会给工件带来内应力,不会变形,这对精密零件来说太重要了。

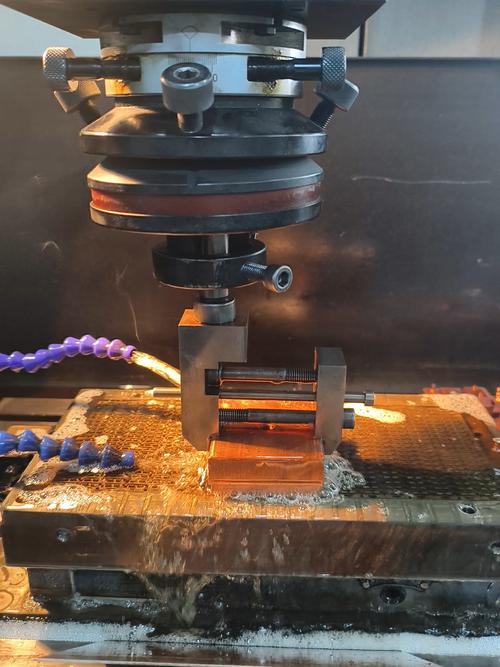

工厂车间电火花加工机床加工模具型腔场景
工厂车间电火花加工机床加工模具型腔场景

去年我们接了一批碳化钨微型齿轮,给医疗泵用的,公差要求2微米。五轴开粗都崩了三把进口涂层刀,算下来成本快赶上零件售价了。换火花机干,三天就出完活,精度全检达标,成本直接砍了一半。

刚好说两个大家问得最多的问题:

问:电火花加工(EDM)的表面质量能比得上铣削吗?

答:放在二十年前,这话没毛病,老式EDM确实会有粗糙的再铸层。现在的镜面电火花加工,粗糙度能做到Ra0.05μm,比普通铣削抛完光还好,完全满足光学模具、高端医疗器械的要求,很多时候连后续抛光都省了。

问:EDM加工速度慢,会不会拉高成本?

答:只对了一半。普通平面大面加工确实铣削快,但要是复杂型腔、窄槽、微孔,铣削要做定制刀具,多次装夹找正,算下来总工时反而比EDM高。更何况现在的高速EDM、混粉电火花加工,加工速度比十年前提了三倍都不止,批量加工的成本优势真的不小。

当前电火花加工(EDM)的最新落地场景

别以为EDM只用来做模具,现在新玩法真的太多了。

💡 给大家举几个最新的行业实践:
  • 新能源汽车电池极片的冲压模具:硬质合金材质,型腔细缝不到0.1mm,全靠电火花成型加工,慢走丝EDM切刃口,精度稳到能冲几百万次不崩刃。
  • 航空发动机涡轮叶片的气膜孔:孔径不到0.3mm,深径比超过30:1,激光打孔会有热裂纹,铣削根本下不去刀,只能靠高速电火花小孔加工,现在国内航发厂批量生产全用这套工艺。
  • 骨科植入物的多孔钛合金支架:微细EDM能轻松加工出微米级的孔阵列,不会给钛合金带来应力变形,热影响层极薄,生物相容性远好于激光加工。

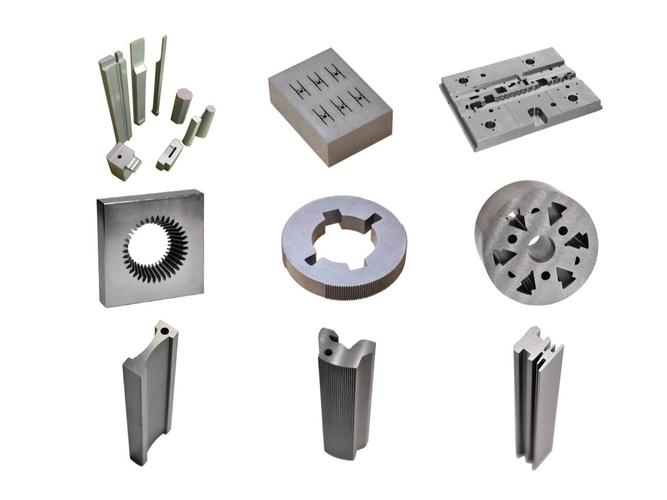

慢走丝线切割加工完成的精密冲压零件成品
慢走丝线切割加工完成的精密冲压零件成品

很多人刚入行分不清,其实我们常说的线切割,本身就是电火花加工(EDM)的一个分支啊。现在的高端慢走丝线切割,精度能做到1微米以内,做精密冲裁模、半导体封装引脚框,全离不开它。

❗说个我亲眼见过的坑:前年有个客户做植入体微孔,图便宜用激光打,结果孔边缘热损伤层厚度超过100微米,生物相容性测试直接不合格,最后换成微细EDM重做,热影响层不到10微米,一次过审。

用电火花加工(EDM)一定要避开这些坑

用电火花加工(EDM)一定要避开这些坑
用电火花加工(EDM)一定要避开这些坑

干了这么多年,见过太多工厂在EDM上踩没必要的坑,总结几个最常见的:

✅ 工作液不能瞎凑活

普通钢模加工用煤油没问题,加工硬质合金一定要用专用合成工作液,不然会析出硬质合金里的钴,表面强度直接掉十个百分点,用不了几个月就坏了。

✅ 电极材料不能省

粗加工用紫铜没问题,要做高精度镜面加工,必须用铜钨合金或者高密度石墨,紫铜电极损耗大,加工到一半尺寸就飘了,我见过太多小厂为了省几千块电极钱,最后花几万返工,亏大发了。

✅ 别迷信进口机床,忽略后处理

不过话说回来,这两年国产EDM机床进步真的超出预期,以前大家抢着买日本沙迪克,现在国内一线品牌的精度稳定性,和进口差不了多少,价格便宜三分之一,中小厂完全够用。

还有一个百分之八十的工厂都会忽略的点:受力零件一定要做EDM后处理。哪怕是最好的EDM,表面都会有几微米到十几微米的再铸层,要是航空航天的受力件、植入类医疗器械,一定要做一道轻腐蚀或者喷砂去掉再铸层,不然零件疲劳强度会降三成,出了问题就是大事故。

现在还有电火花-铣削复合机床,装夹一次干完所有工序,减少多次装夹的误差,这两年在小批量复杂零件加工领域火得一塌糊涂,也是EDM适配高端制造的新方向。

制造这行,从来不是新工艺淘汰老工艺,只有适合的才是最好的。电火花加工(EDM)诞生七十多年了,现在反而在高端制造的细分领域越来越吃香,本质就是它能解决别的工艺解决不了的问题。

这就够了。
