工装夹具:那些年我踩过的坑与硬核优化思路

说实话,工装夹具这玩意儿,玩得好是神器,玩不好就是废铁一堆。刚入行那会儿,我花了一周设计的夹具,上机一夹,零件直接飞了——定位误差超过0.2mm,差点报废一块钛合金毛坯。那种懊恼,啧,现在想起来还肉疼。后来跟线切割的老师傅蹲车间抽了两包烟,才悟出个道理:夹具不是死物,它跟机床、刀具、工件是活的对话。

从「能用」到「好用」的鸿沟

很多工程师觉得,夹具嘛,能夹紧、能定位就行了。错!大错特错!

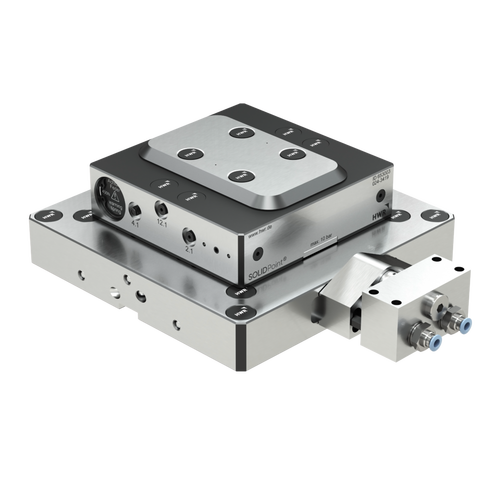

数控铣床工装夹具快速换装系统
数控铣床工装夹具快速换装系统

有一次接了个急单,薄壁铝件,公差±0.01。我按教科书设计了一副六点定位的液压夹具,模拟仿真完美,结果实际加工出来,圆度超差,表面振纹像唱片一样。排查了三天——最后发现是夹紧力导致工件变形,松开后回弹。这玩意儿,有限元分析都测不出来,因为实际毛坯内应力随机分布。后来怎么搞的?改成浮动夹头,加辅助支撑,再配合预变形补偿,才勉强过关。从那次以后,我养成了一个习惯:任何夹具方案,先用手扳一扳,感受下零件在里面的「自由度」。真的,手感和经验比软件诚实。

快换的迷思

现在不少厂子一窝蜂上柔性产线,追求零分钟换型。结果呢?快换板、气动接口、零点定位系统花了几十万,实际节拍没提升多少。为什么?因为快换的本质不是硬件,是标准化。我见过一个案例,某汽配厂用自制的子板加液压拉钉,换型从20分钟压到3分钟,成本不到进口系统的十分之一。核心是把所有夹具的定位销孔统一公差,底板预留通用网格螺纹孔,设计一套快速锁紧模块。说到底,工装夹具的灵魂是「接口」,而不是那些花里胡哨的按钮。

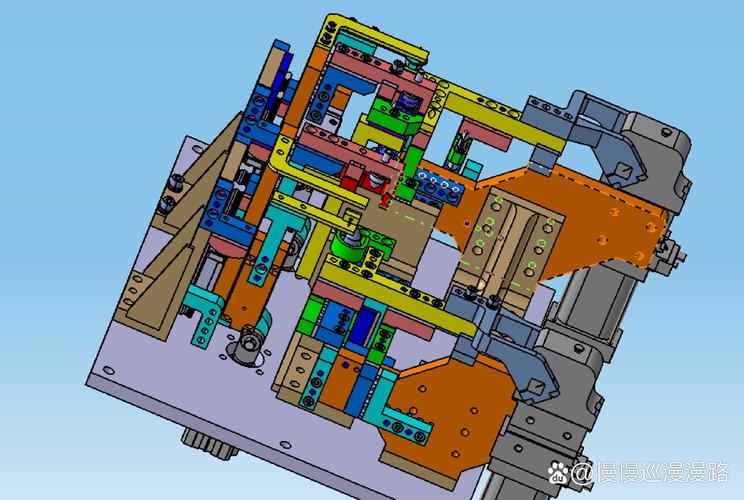

柔性工装夹具网格底板设计图
柔性工装夹具网格底板设计图

问:单件小批量生产,用专用夹具太贵,直接压板锁又没效率,有什么折中方案?
答:这问题太典型了!推荐你用组合夹具,或者流行的机械式通用可调夹具。比如用带T型槽的基础板,配上可移动V形块、垫块、压板,就像拼乐高。前期投入低,针对新工件搭积木,调试时间比从零设计少一半。如果经常做相似件,可以自制一些成组夹具的模板,换几次就回本了。

精度稳定性的玄学与科学

精度稳定性的玄学与科学
精度稳定性的玄学与科学

夹具精度衰减曲线,这是厂里老匠人发明的词。一台新夹具用到第三个月,定位面开始磨损,夹紧机构间隙变大,一个班次的CPK直接从1.67掉到1.0以下。这时候别急着送修,先做几件事:检查定位元件是否嵌入切屑、锁紧螺纹是否滑牙、气路压力是否波动。有一次我对着数据发呆,突然发现每天中午12点前后精度必飘——原因竟然是车间气压因为中午吃饭关了一台空压机,气动夹具的压力跌了0.2MPa。这种鬼事,书上不会写。

问:加工不锈钢时,夹具经常打滑,怎么破?
答:打滑多半是摩擦力不足。加大夹紧力可能压伤表面,我试过在钳口贴碳化钨颗粒涂层,摩擦力能翻倍。或者采用多齿分度盘+端面驱动,把轴向力转化成驱动扭矩。如果必须光面接触,试试真空吸附与机械夹紧混用,侧面用可微调的侧向顶紧。不过记得,不锈钢切削热大,夹具的热变形补偿要提前预留间隙。

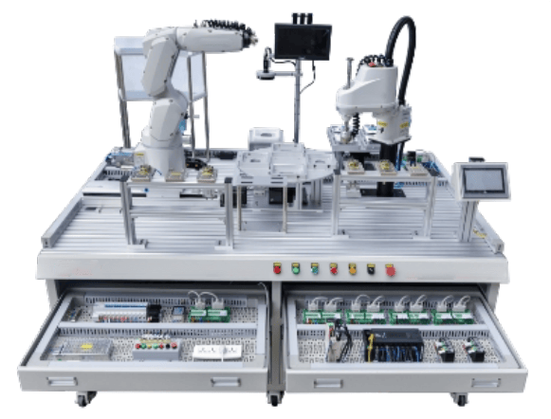

数字化夹具的鸡肋与曙光

数字化夹具的鸡肋与曙光
数字化夹具的鸡肋与曙光

现在MES、IoT很火,夹具也装芯片,搞预测性维护。坦白说,前年试过一套带位移传感器的智能夹具,能实时监控夹持力,数据上云端。结果呢?信号干扰比报警还频繁,操作工嫌烦直接把模块拆了。然而,在无人化产线上,感应式限位开关和RFID识别确实有用——至少能防止上错活的低级错误。我深信,未来的夹具一定会集成温度自补偿和自适应夹紧,但得先解决可靠性和成本。现阶段,我更愿意把钱花在可快速拆卸的防错销上。

说到底,工装夹具这行,八分经验两分理论。别迷信黑科技,多下车间,多摸报废件,比读十篇论文管用。
