上个月去车间，看见一个新模试模，料刚打进去，压力曲线就抖得像心电图。不用看都知道，浇口要出事。果然，短射加喷射痕，一套新模就这么废了半天工。我问设计的小伙子：浇口怎么定的？他理直气壮：按Moldflow跑出来的啊。我直接把仿真结果拉出来，浇口区域那可怜的灰色警告，他当正常忽略……唉。
说实话，模具设计这行干久了，最大的感触就是——软件永远替代不了人的判断。特别是浇口、排气、冷却这三样，稍有不慎，后面调机师傅能把祖宗十八代问候一遍。

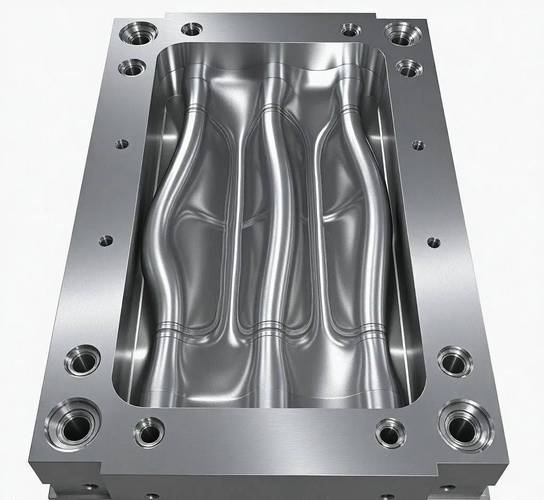

浇口位置：不是模流分析说了算，是你说了算
很多年轻设计师把Moldflow当菩萨供，充填云图一绿就觉得万事大吉。但熔接线在哪？困气在哪？真实塑胶流动的剪切热导致局部粘度突变，这些模拟至少还要五年才能稳定捕捉。尤其是薄壁产品的浇口，必须考虑分子取向。你浇口放中间，条状充填，结果横向强度差得一塌糊涂，客户回馈断裂，你还在纳闷——明明仿真过了啊。
记得有一次给医疗设备做透明PC镜片，双折射要求极高，我坚持把浇口从侧边移到端部，用扇形浇口顺分子链方向充填。模流报告说这样做压力损失大，但实际试模后，内应力反而大幅降低。为什么？因为分子取向一致后，收缩各向异性的矛盾被化解了。这种经验，软件不会告诉你。
💡 浇口设计的核心铁律：永远先想熔体最后冻结的位置，再反推充填模式。 别一上来就点那个“自动推荐”。
问：浇口尺寸到底怎么定？经验公式靠谱吗？
答：完全不靠谱！那些教科书里的L/D比是指定牛顿流体，实际塑胶是非牛顿的。我吃过亏：按公式算PA66的浇口，结果冷料堵塞，改成比公式大30%才顺畅。后来学乖了，先用公式给个底，然后根据塑胶的剪切稀化指数去调，再结合短射实验修正。记住，小浇口虽然减小流痕，但压力损失是指数级上升，别因小失大。
问：多腔模总是偏充，锁模力够大也调不平衡，是不是流道设计问题？
答：八成是浇口布局的几何不平衡——即使流道长度对称，塑料流经的摩擦热历程不同！尤其热敏性材料，比如POM，稍微一变，粘度差出去20%。我在做16腔瓶盖模时，把浇口开在型腔的同一侧，所有腔充填时间差压缩到0.02秒内，这才是真正的平衡，不是靠流道尺寸凑的假平衡。

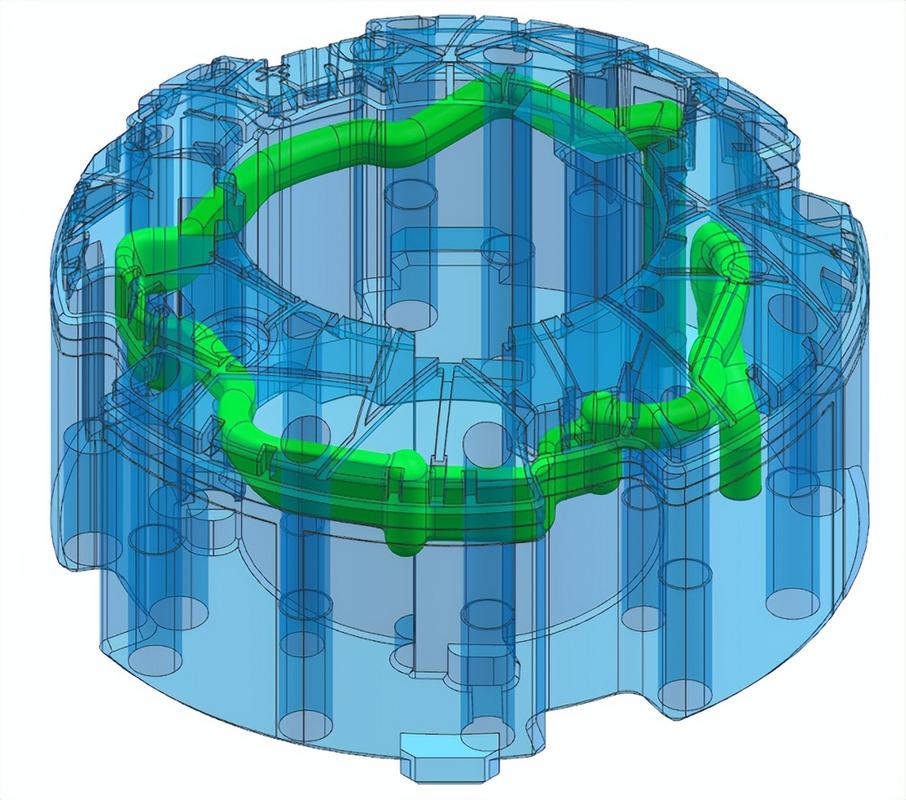

别再死磕传统水路：随形冷却才是治变形的解药
说到变形，十个客户九个抱怨。工程师上来就补筋、改厚度，越改越重。其实根源很多在冷却不均。传统钻直孔的水路，遇上深腔异形件，局部温度差能到15度以上。你收缩率不一致，自然会翘曲。这时候，3D打印的随形水路是真香——虽然成本高，但在汽车灯罩这类光学件上，绝对值回票价。
去年一个LED透镜项目，壁厚最薄处2mm，最厚12mm，常规设计温差12℃，变形量0.3mm根本没法用。改用随形冷却后，温差降到3℃以内，变形稳定在0.03mm。但代价呢？ 模具成本涨了40%，加工周期多两周。所以💡关键不是要不要用，是你得会算这笔账：对于高附加值、高精度要求的产品，这就是最优解；普通日用品还是乖乖优化传统水路吧。
❗一个常被忽视的点：随形水路容易在拐角处产生应力集中，设计时必须做通道圆角处理，最小R角建议不小于直径的1.5倍。我就见过水路裂开的惨案，堵了模仁，维修费比省下的冷却时间贵十倍。
排气槽：模具界的隐形杀手
模具开久了，分型面亮晶晶一层“油”其实是塑料分解物。很多人拿清洗剂喷喷了事，没去想排气槽已经堵了一大半。你还在纳闷，怎么最近产品老烧焦、结合线明显？就是气憋的。特别是高速充填，气体来不及排出，被压缩到局部高温，烧焦不说，还灼坏模具钢——这坑，我跳了不止一次。
严格来讲，排气槽深度要根据材料逸气量设计，PP之类可以0.02mm，PC就要再浅些。但实际做的时候，研磨精度根本到不了。我的土办法：先按标准深度开，试模时在天侧加石棉纸观察烟气走向，手工再修磨。前段排气槽一定要连到大气的引气槽，否则就是个摆设。
还有，模具顶针、滑块这些活动件，你别小看，它们天然是排气通道。设计时故意让顶针与孔配合间隙在单边0.005~0.01mm，既能排气又不至于跑毛边。有些设计师一味求紧配，结果把排气憋死，典型的捡芝麻丢西瓜。
问：滑块排气最容易忽略什么？
答：滑块底面与模仁的贴合面！那个区域在合模时是死气区，如果不加工一条深0.03mm的连通槽到外侧，充填末端百分百出银纹。我在高光件上吃过亏，后来所有滑块底部都加交叉式排气纹，问题根除。
说实话，模具设计就像下棋，走一步看三步。软件跑得过眼，但跑不过心。下次再当你看到模流分析完美无缺的时候，别急着高兴，多问自己一句：有没有哪里漏了？因为现实世界，从来不给完美留面子。
