变形，这个老问题
干了二十年热处理，最头疼的是什么？不是硬度上不去，也不是渗层不够——是变形。有些工件，淬完火出来，扭得像根麻花。你测量，超差几个丝，报废！一个月奖金没了。
说实话，很多教材把变形讲得太“教科书”了，什么热应力、组织应力，算来算去，实际干起来根本用不上。因为我进炉前料怎么装、油怎么搅、出炉温度怎么控制，这些细节，比理论复杂十倍。
记得有一次，一批薄壁齿轮，渗碳淬火后，椭圆度超差0.3mm。老板脸都绿了。最后查了半天，原因竟然是淬火油循环方向不对，导致冷却不均匀。就这么简单一个管道布置问题，赔了十几万。
我的三次失败教训
早些年，觉得热处理就是烧红了扔水里。技术含量？不存在的。后来被现实狠狠打脸。
第一次，做Cr12MoV模具，要求真空热处理。我图省事，升温速度调得快了些，觉得能省电。结果呢，出炉后模具表面裂纹像蜘蛛网。后来才知道，高合金钢导热性差，必须阶梯升温。哎，学费交得心疼。
第二次，处理长轴类零件，竖着装炉，垂直入油，以为万无一失。结果还是弯了。百思不得其解。偶然发现吊具设计有问题，淬火时工件晃动，导致冷却不对称。这谁能想到？一个小小的吊具，毁了整炉活。
第三次，更离谱。一炉调质件，硬度和金相都合格，但机加时发现内应力大得吓人，铣刀上去就崩。原来回火时间短了，没充分消除应力。书本上说回火1小时，实际那批料截面大，至少得多一小时。盲目信书，不如多琢磨实际。
问：那回火时间到底怎么定？有没有简单准则？
答：看经验吧，我一般按工件有效厚度，每25毫米保温1小时，但这是碳钢。合金钢适当延长。最好用曲线跟踪，测炉膛和零件芯部温差，同步了再计时。
控制变形，其实就那几条
说了这么多失败，难道热处理变形就不可控？也不是。这些年摸索下来，总结几条土办法，管用。
✅ 工装设计要上心

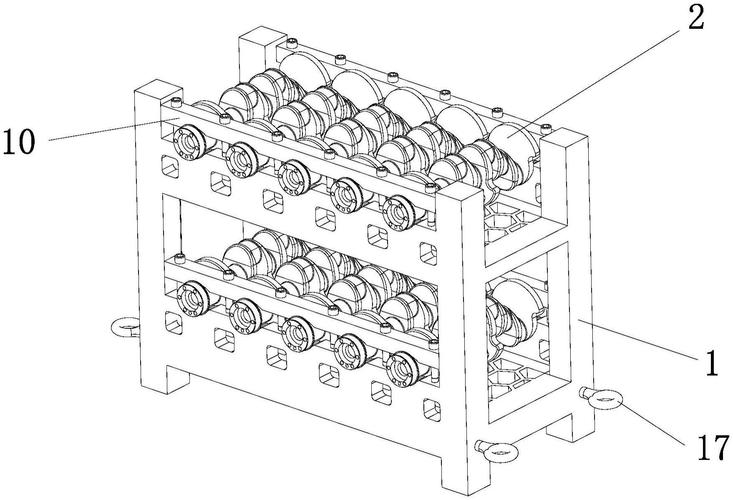

别小看装料方式。薄件要压紧，长件要吊挂，复杂件要加随形支撑。我曾经设计一个淬火架，用Inconel合金做，装了10个工件，变形量全部在0.02mm以内。老板直接给发了奖金！
✅ 加热和冷却要均匀
炉温均匀性得定期测，±5℃是基本要求。冷却环节，介质的选择和搅拌是关键。小批量的，我甚至用红外热像仪观察淬火瞬间的温度场，一目了然。
✅ 反向补偿法
掌握变形规律后，可以提前留出反变形余量。比如知道齿轮渗碳淬火后齿顶会涨十几微米，那就在机加工时把齿厚做小一点。听上去简单，但要积累大量数据。
最近两年，行业里流行用数字孪生模拟热处理过程。把炉子模型、工件模型、工艺参数一起跑仿真，预测变形趋势。我们厂刚引进了一套，确实能减少试错次数。说实话，以前靠经验试三炉才能定型，现在一炉搞定。💡不过这玩意儿需要懂建模的人维护，小厂不一定玩得转。
问：真空热处理是不是变形就小？
答：不一定。真空炉加热靠辐射，升温慢，对厚薄差异大的零件有利。但冷却时，如果用高压气淬，气流分布不均照样变形剧烈。真空油的冷速比普通淬火油快，也需要谨慎。变形是系统工程，别迷信某种设备。
下一个十年，智能化能解决吗？
我经常思考，随着传感器和AI发展，热处理是不是能摆脱“凭经验”的状态？比如炉内多点热像仪实时监测工件温度分布，自动调节加热功率。或者基于机器学习的工艺参数推荐系统。这些技术已经有原型了，但落地成本高。工业就是这样，有时候不是技术问题，是生意问题。
但不管怎样，扎实基础+细心观察+敢于尝试，永远是这个行当的不二法门。共勉！
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：热处理变形控制：经验不是玄学，是细节 https://www.dachanpin.com/a/tg/60128.html
