质量控制(QC)七大手法:被遗忘的控制图,其实是工厂的“心电图”

说实话,干了这么多年质量,我最烦听到一句话:‘QC七大手法?老掉牙了吧。’ (翻白眼)每次我都想反问:你真正用好了吗?尤其是控制图,这个看似简单的工具,在今天的智能产线上,简直像复活了一样。但大部分人——包括很多工程师——根本不会看。

QC七大手法——因果图、检查表、控制图、直方图、帕累托图、散点图、分层图——是上个世纪五十年代美国人搞出来的,后来日本人把它发扬光大。现在很多企业培训还在讲,可真正到了现场,检查表变成走过场的签到表,帕累托图只在年终汇报时拿出来画画,至于控制图,八成的人只盯着点有没有超规格线,完全不懂什么叫“判异”。这简直是用Excel画心电图,却看不出患者快心梗了。

控制图不是“画线玩”——它读的是过程的声音

控制图不是“画线玩”——它读的是过程的声音
控制图不是“画线玩”——它读的是过程的声音

休哈特发明控制图的时候,初衷很简单:把时间维度加进质量数据。直方图让你看分布,但不知道什么时候变坏的;控制图告诉你,上午十点那批料可能有问题,或者换刀后尺寸漂移了。它的核心是分清两类变异——普通原因和特殊原因。普通原因就像你每天体温在36.5度上下波动,正常;特殊原因就是突然发烧,得找病根。

可问题来了。许多工厂的控制图,控制限一算就是一年,永不更新。工艺明明改了三次,你还用老基线,这不变刻舟求剑吗?更气人的是,有些软件自动生成控制图,操作工就负责每天点“确认”,连CPK是什么都不清楚——反正红线没超嘛。唉。

我见过一个案例:精密轴承内径加工,连续25点都在中心线以下,按“链规则”这过程已经偏移了,但没人报警。最后查出是冷却液浓度逐渐下降,导致刀具磨损加速。如果当时有人看一眼控制图上的七点链……可惜没有如果。

智能制造时代,控制图怎么又火了?

前几年,大家都在喊“智能制造”“工业4.0”,传感器装了一大堆,数据哗哗地往数据库里灌。结果发现,数据是多了,可没人看得懂。MES系统能实时显示尺寸值,但操作工还是凭经验调刀补。这时候,控制图的优势就显出来了——它能把实时数据流转化成过程状态诊断。比如现在有些系统,每抽检一个工件,立即更新控制图,并自动用八大判异准则扫描,一旦发现异常,直接推送到班组长的智能手表上。✅ 这才是把老工具用出了新高度。

但别以为上了系统就万事大吉。我最近帮一家汽车零部件厂做诊断,他们的在线SPC系统,判异准则只设了“点出界”这一条,其他七条全关掉了。理由是“怕误报警太多”。我真想骂人——你先把过程搞稳定,报警自然会少!这就像怕吵就把火警器电池抠了,出了事全完蛋。

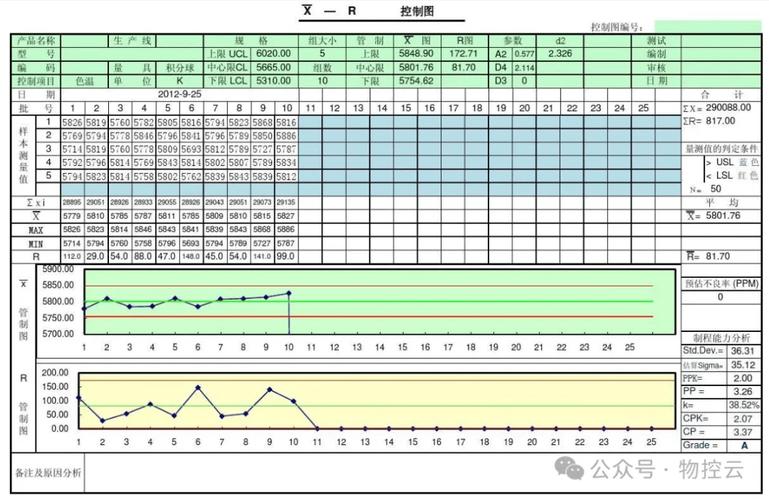

汽车零部件制造过程能力指数CPK控制图
汽车零部件制造过程能力指数CPK控制图

其实,控制图与其它手法结合更香。比如说,先用帕累托图找出关键质量特性,再用因果图分析影响因素,然后针对这些特性做控制图,最后用检查表固化检验频次——一套组合拳,比单个工具猛十倍。但现实是,很多企业把QC手法全部分割,培训完考个试就扔一边了。

常见误区:你以为稳定的过程,其实危机四伏

常见误区:你以为稳定的过程,其实危机四伏
常见误区:你以为稳定的过程,其实危机四伏

❌ 误区一:只要点不超规格限就没事。
控制限是过程的声音响度,规格限是客户能忍受的极限。点都在规格限内,但连续上升或出现周期波动,说明过程在“生病”,迟早要出界。等你看到件件超差,黄花菜都凉了。

❌ 误区二:控制图只用于计量值。
错!计数值控制图(p图、np图、c图、u图)在服务过程和离散制造中极其有用。比如外观缺陷率,用p图跟踪,马上能发现是新员工培训不足,还是来料批次有问题。

问:老师,我们小工厂,一天就几十个数据,能画控制图吗?
答:当然能,但要选对类型。比如用单值移动极差控制图(I-MR),哪怕一天只有1个数据,只要按时间顺序积累,就能画。关键是数据要连续记录,别今天测明天不测,断断续续等于没做。💡 另外,数据太少时,计算控制限可能不准,建议至少积累100个数据再算第一次控制限,后续持续更新。

问:控制图上的点总在中心线附近,是不是过程太好了?
答:哈!这反而是最危险的。如果点几乎全在中心线1σ以内,且没有波动,要么是测量系统分辨率不够,要么是数据被人“修饰”过。真实的过程一定有波动,这种“假稳定”往往掩盖了严重问题。我遇到过一个案例,操作工嫌报警烦,每次都挑好件测量,结果整批被客户退货。❗千万别自己骗自己。

说到这儿,想起上周和一位老质量经理聊天,他感叹:‘现在年轻人不愿意看控制图,都指望AI自动分析。’我倒觉得,AI只是放大镜,控制图背后的统计思维才是根本。你连变量之间的相关性都懒得用散点图看一眼,连分层图都不愿画,机器学习出来的模型你敢信?💩

最后,别再把控制图当“文件柜里的装饰品”了。它应该像产线的脉搏仪,实时监控,及时预警。下次有人再说QC手法过时,你就把这篇文章甩给他——当然,前提是你自己先搞懂了控制图的八条判异准则,还有CPK和PPK的区别。否则,也只是多了一个会念叨“七大手法”的复读机而已。
