电镀做了12年才搞懂：90%的废品问题，根源根本不在电镀槽里

上周去珠三角某五金电镀厂蹲点，刚进门就看见质检台堆了半人高的不锈钢冲压件——盐雾测试24小时就出红锈，厂长拍着桌子骂槽工配的药水浓度不对。我伸手摸了摸件的边缘，没说话。说实话，那批件的问题，跟电镀槽半毛钱关系都没有。

别再甩锅给电镀槽了，前处理才是隐形杀手

很多人对电镀的认知还停留在“把零件泡进药水，通上电就镀上一层金属”，真蹲在车间待三天就会明白，70%以上的电镀废品，根源都出在进槽之前的工序。

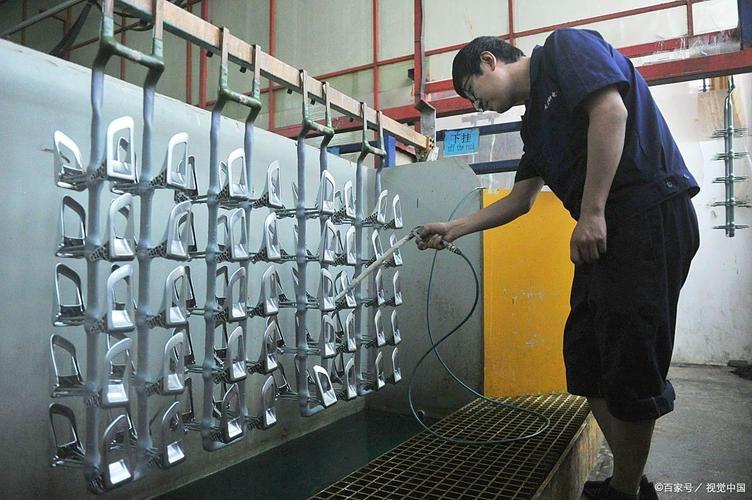

冲压件带的拉伸油、机加工残留的切削液、存放过程中生成的浮锈，只要有一点点没洗干净，镀上去的镀层就像粘在蜡面上的胶水——看着亮堂堂的，拿指甲一刮就掉。我见过最离谱的厂，除油槽里的水都能当墨汁写大字了，还说“只要泡够时间就能洗干净”。洗个鬼啊！上周那批出红锈的不锈钢件，我拿荧光测油仪一照，表面残油量是行业允许值的17倍——就这状态，哪怕你把镀液调到最优参数，镀层也抓不住底材。旁边来拉货的采购刚好凑过来，皱着眉头问：问：那我们自己厂做来料抽检，只要看表面没油污就直接送电镀，为啥还会出镀件掉皮？答：你摸过没有？很多冲压件表面的油膜是纳米级的，肉眼根本看不见，对着光斜着看能看到一层发乌的印子，这时候哪怕你拿抹布擦十遍，油膜还嵌在钢材的微观凹坑里。现在靠谱的厂都配荧光测油仪，10秒出结果，别靠人眼瞅，人眼能看见的油，那都已经是厚到离谱的程度了。

现在的电镀工艺，早就不是“镀得亮就行”的年代了

搁二十年前，客户找电镀厂，就看谁镀的件亮、价格低。现在可不一样了，尤其是新能源、精密医疗、航空航天领域的订单，对镀层的要求细到你想不到。就拿新能源动力电池的铜连接片来说，以前镀个普通锡层，看着亮就行。现在要求120℃长期烤1000小时，镀层不能氧化起皮，接触电阻波动不能超过5%，甚至要求镀层在大电流冲击下不能出现熔融滴落的情况。这哪是老经验能搞定的？上次碰到个做了30年的老槽工，说“我做了一辈子镀锡，从来没出过问题”。结果给客户做的连接片，装车跑了三个月，接插件位置氧化发烫，差点烧了电池包。你说冤不冤？不过话说回来，我也不是说老槽工的经验没用——经验是用来判断参数异常的，不是用来代替实时检测的。现在合规的电镀线，每一个槽的温度、pH值、电流密度都实时传到PLC系统，每两小时取样测一次药水浓度，根本不靠“看颜色调药水”的老办法。 💡 很多人不知道，镀硬铬的时候，如果电流密度差5A/dm²，镀层的内应力能差一倍，直接导致后续机加工的时候镀层崩裂。

经常有做精密零件的客户找过来，劈头就问你们家能不能做高精度公差的电镀。问：我们的零件要求镀层厚度公差控制在±2μm，找了好几家电镀厂都做不到，是不是设备不行？答：不全是设备的问题。你见过哪家厂挂镀的时候，挂具的接触点每批都打磨的？大部分厂的挂具用个三五年，接触位置氧化层厚得跟树皮一样，同一挂上面的零件，离挂点近的电流够，镀层厚，离得远的电流弱，镀层薄，公差能差出十几μm。现在能做高精度公差的厂，挂具都是每批生产完就喷砂打磨接触点，甚至用不锈钢镀镍做挂具，就是为了把电流偏差控制在2%以内。别光看人家的设备贵，贵的地方全在你看不见的细节里。

别觉得电镀就是高污染，现在的合规厂早就换了玩法

一提电镀，很多人第一反应就是“排污水、冒酸烟”，这印象真该改改了。 ❗ 去年跟着环保部门的朋友去珠三角的合规电镀产业园检查，之前大家印象里烟雾弥漫的电镀车间，现在地面全是环氧防腐地坪，连个积水印都找不到，排风系统全装了酸雾喷淋塔，车间里连刺鼻的氨水味都很淡。现在的合规电镀厂，全配了闭路循环水系统，电镀的漂洗水经过反渗透、树脂吸附，95%的水都能循环用，剩下的浓液全部委外给有资质的危废处置单位，根本不会有乱排的情况。之前那种靠偷排压成本的小厂，现在基本都被清退干净了。很多人不知道，以前电镀行业用的氰化物镀液，污染大、毒性强，现在合规的厂全换成了无氰镀铜、无氰镀银的药水，虽然药水成本高30%，但是处理危废的成本能降一半，算下来根本不亏。我之前认识个开电镀厂的老板，前几年咬着牙投了200万换闭路循环系统，当时身边的同行都笑他傻，说他钱烧的。结果这两年环保查得严，周边没改造的小厂全停了，他的订单反而翻了一倍——你说这找谁说理去？现在选电镀供应商，别光问单价，三个硬指标必须查： ✅ 有没有实时的药水检测台账，每批的镀层厚度、盐雾测试报告能不能随货提供 ✅ 挂具的维护记录是不是齐全，有没有定期打磨接触点 ✅ 环保设施的运行记录是不是公开，别找那种连排污许可证都要藏着掖着的小作坊上周那个被骂的厂长，最后拉着我问到底怎么改。我给他指了指他们家的除油槽——那槽里的水，确实该换了。哪有什么做不好的电镀啊。无非就是别总想着省那点看不见的成本，把该做的细节做足罢了。
