精度，真是靠钱砸出来的？
不少人觉得，只要买了进口激光切割机、数控折弯机，精度自然就上来了。图样图森破！
就拿激光切割来说，3000瓦光纤机和6000瓦的切同样厚度的不锈钢板，断面质量能差出一个等级——但这不是关键。关键是你知不知道自己的激光镜片该换了？焦点位置对不对？还有，氮气纯度够不够？我见过一家厂，为了省成本用劣质气体，切出来的挂渣跟狗啃的似的，后道打磨累死人，这省下的钱还不够给打磨工人多发的工资！
更头疼的是折弯。材料批次不同、轧制方向不同，回弹量能差出一截。有一次我们做一批2mm冷板的控制柜门板，图纸要求折弯角度90°±0.5°，结果第一批完美，第二批因为换了一批料，角度误差直接飙到1.2°，客户现场组装不上。最后只能全检挑着用，赔了时间还赔了名声。血的教训啊——折弯补偿表必须每批料首件验证，别偷懒。
问：为什么激光切割的孔时不时会偏？
答：多半是板材内应力在作怪。激光切割是个热加工过程，薄板尤其容易受热变形，切长条或者大尺寸工件时，内部应力释放导致板材移位。解决办法？要么用随动支撑，要么切前做去应力处理。还有个小窍门：编程时别贪快，把切割顺序优化一下，先切小孔再切外周轮廓，能改善很多。
工艺链的暗坑，踩过才知道疼
钣金这行，单道工序再牛也没用，一环扣一环，前面留的坑，后面填不平。
最典型的：设计工程师画图不过脑。什么内圆角R0、直边高度不够、孔离折弯边太近……这些在设计阶段随手一画，到车间就得骂娘。好在现在搞DFM（面向制造的设计）的厂多了，但还是有设计师振振有词：“我按标准画的啊！”标准？标准是给理想状态下的，你拿个理论值去套实际生产，不死才怪。
还有表面处理的顺序——到底是先焊接还是先喷涂？很多厂图省事，焊接完整体喷，结果焊缝处后期锈得一塌糊涂。正确的做法：关键承力件焊接后要磷化或钝化再喷粉，或者采用达克罗涂层。可惜知道的人多，做的人少，因为要增加工序啊，老板舍不得。

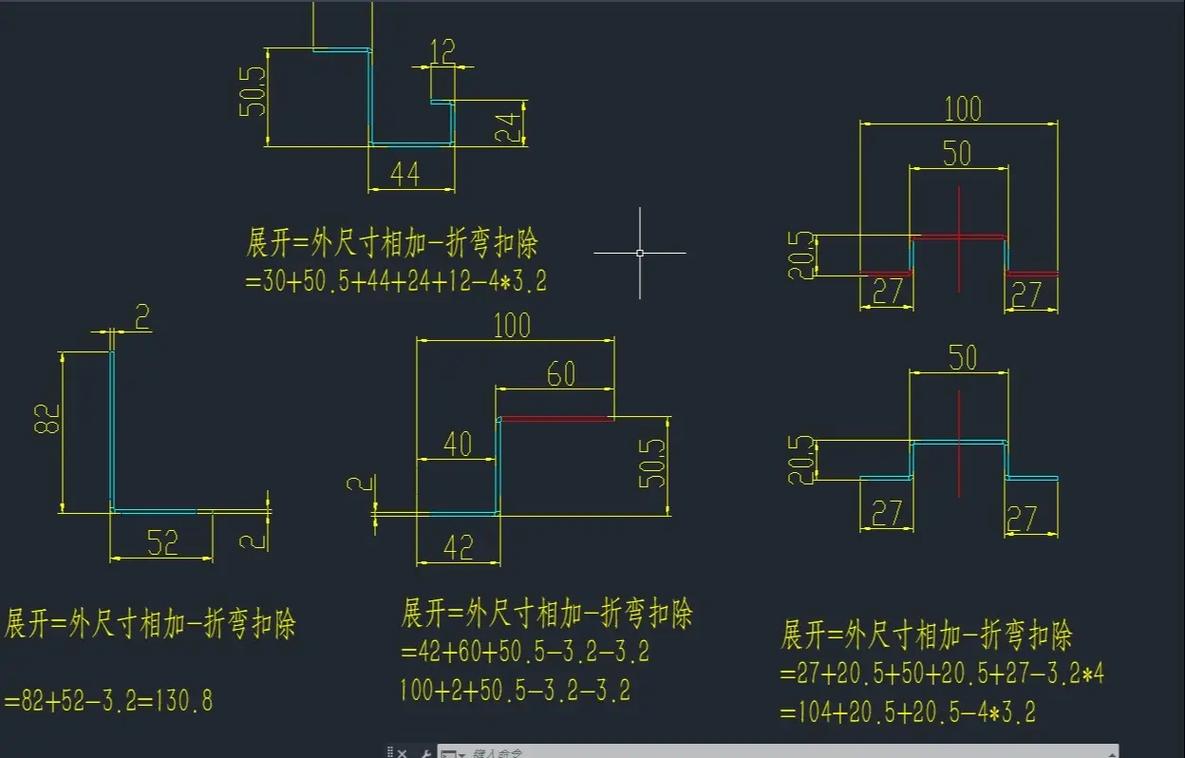

问：钣金件设计时，怎样避免后续加工的麻烦？
答：几个关键点，记牢：① 最小折弯边，一般不低于板厚4倍，太窄了折弯机夹不住；② 折弯圆角别硬设为锐角，内R至少等于板厚，否则模具损耗快还容易裂；③ 所有孔位离折弯线至少2.5倍板厚，免得被拉变形；④ 展开图留工艺定位孔，否则折弯时定位不准，尺寸全跑偏。这些细节，设计的时候多考虑一分钟，车间就能少折腾半天。
自动化？先别急着上机械手
这几年“无人工厂”概念炒得火热，不少老板心痒，动不动就要上自动折弯单元、自动料库。可结果呢？
我见过最夸张的一个厂，花了三百万搞了条柔性线，结果因为产品种类太多，换模时间比手动还长，自动折弯机空置率70%。老板脸都绿了。所以说，自动化是锦上添花，不是雪中送炭。你连基本的批量一致性都没解决，产品设计标准化都没做好，就指望自动化来救你？醒醒吧。
当然，也不是全盘否定。现在一些成熟的方案比如AGV+自动上下料，用在批量件的激光切割上，确实能省人。折弯方面，对于那些钣金种类固定、参数稳定的情况，机器人折弯可以大幅提效。关键是要算清账，小批量多品种就先别凑热闹，老老实实把快速换模（SMED）和工装标准化搞起来，比啥都强。
最近还有个新玩意儿挺火——云边协同的钣金MES系统。设备数据直接上云，实时监控OEE，排产也不再靠纸质传票。我们试点了半年，故障响应速度提升不少。但这玩意儿对网络和人员素质要求高，小厂慎入。
说到底，钣金加工拼的是内功。设备你可以买最好的，但工艺细节、人员经验、流程管控这些，得日积月累。别老盯着别人家的黑灯工厂眼热，先看看自己的车间是不是还满地废料、图纸到处飞。
就这样吧，干活去了。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：钣金加工：从“差不多”到微米级精度的血泪史 https://www.dachanpin.com/a/tg/61762.html
