表面处理避坑指南：阳极氧化不是你想的那样

干了这么多年制造，最怕听到的一句话就是——“表面随便处理一下就行”。简直是天大的误解！

表面处理这玩意儿，水太深。我见过太多产品，就因为这一道工序没把控好，整批报废。记得去年有个做无人机的客户，飞着飞着螺丝锈了……结果你猜怎么着？就因为表面处理时少了一句工艺要求。

今天不聊虚的，专门说说阳极氧化。不是教科书，是我这些年踩过的坑、交过的学费。

阳极氧化膜，真的只是“染个色”吗？

太多人以为阳极氧化就是给铝件上个颜色。错！大错特错。它本质是电化学反应，在铝表面长出一层氧化铝陶瓷膜。这层膜，硬，耐磨，耐腐蚀，还能绝缘。可偏偏很多人就盯着颜色看。

有一次，供应商送来的样品，颜色漂亮得不得了，但膜厚只有3微米——标准应该是10微米以上。我问怎么回事，对方支支吾吾说“色差控制住了呀”。我差点没把样品摔了。颜色是有了，保护性呢？没有足够的厚度，你那是化妆，不是保护。

所以，记住了：阳极氧化膜的质量，先看膜厚，再看封孔，最后才是颜色。

染色、封孔，这些“暗箱操作”你知道吗？

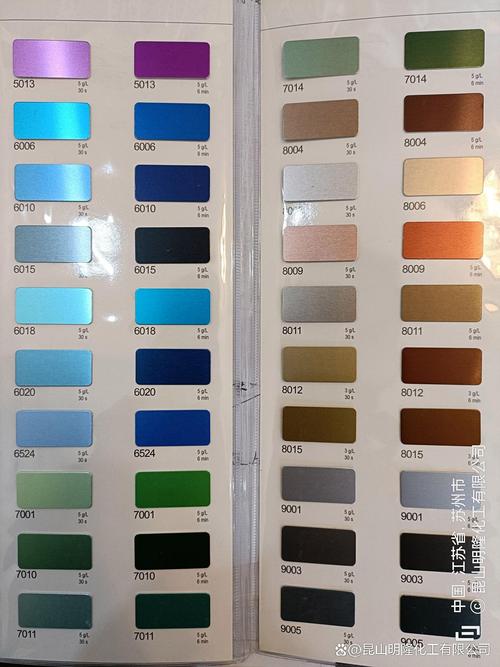

染色槽，简直就是猫腻的重灾区。有的厂为了省成本，用劣质染料，甚至盐析染料，那玩意儿两三个月就褪色。我们有一批出口到东南亚的零件，客户半年后发来照片——原本黑色的外壳变成了花斑色，丢人丢到国外。后来才知道，他们没做封孔处理，或者说，封孔时间严重不足。

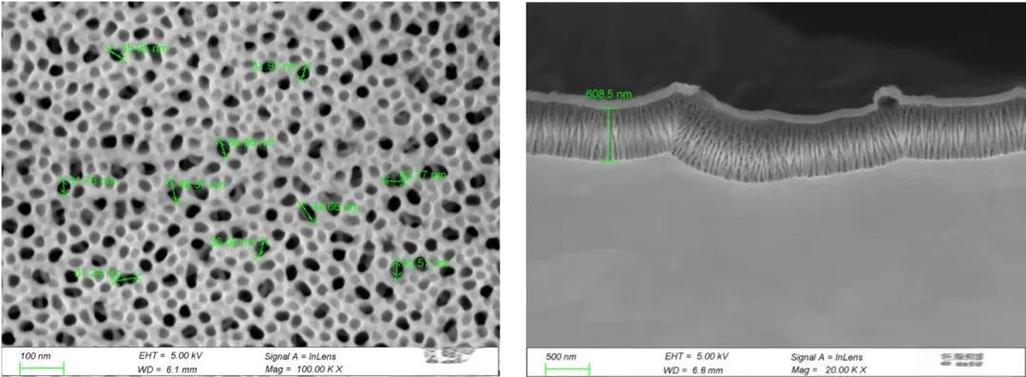

封孔是阳极氧化的最后一步，把氧化膜上的微孔堵住。不封孔，颜色会掉，脏东西会钻进去，腐蚀性更别提了。你去看汽车轮毂，如果表面起白斑，十有八九是封孔没做好。现在行业里流行的是中温封孔，无镍环保，但有的厂嫌贵，还在用沸腾的醋酸镍老工艺，那废水处理起来……唉。

问：阳极氧化膜可以做到多厚？是不是越厚越好？
答：你问到痛点上了。普通装饰性件也就5-20微米，硬质阳极氧化能到25-150微米。但不是越厚越好，太厚了膜层会脆，容易开裂，尤其是棱角处。像我们做无人机支架，硬质膜厚一般控制在30微米左右。厚度要根据使用场景来，别盲目追求数字。

环保风暴下的表面处理：无铬钝化、磷化替代

这几年，表面处理行业被环保搞得……哎，一言难尽。阳极氧化还好，但前处理脱脂、出光、化抛用的那些酸碱，加上染色废水，小厂根本扛不住。所以很多厂转向了无铬钝化，特别是欧洲的REACH法规，逼着大家用三价铬甚至无铬体系。我去年测试了一款硅烷无铬钝化液，用在铝件上，耐盐雾能过200小时，效果还行，但成本高了一截。没办法，趋势就是这样。

还有微弧氧化，这几年在军工、医疗上用得多了。那膜是真硬，但太耗电，一般民用吃不消。你想在自行车配件上搞微弧氧化？除非你卖奢侈品，否则亏死。

问：磷化是不是快被淘汰了？为什么还在用？
答：淘汰倒不至于，但确实在收缩。传统锌系磷化，含锌镍锰，废水处理麻烦。现在很多汽车板改用薄膜型无磷转化膜，也就是硅烷处理或者锆盐处理，更环保。但磷化在涂装打底上仍有优势，附着力好。所以短期内在重防腐领域还死不了。只能说，不同的表面处理工艺各有各的命数。

实际案例：一次让我心有余悸的“盐雾测试”

说个真事。前年给一个客户做电控箱外壳，图纸要求阳极氧化，中性盐雾测试必须达到240小时。结果我们的供应商信心满满交来，说保证没问题。第一次测试，72小时就出现腐蚀点了。我冲到厂里查，发现他们前处理酸蚀时间太短，表面自然氧化层都没去干净。返工后重做，加长了化抛时间，又用热水封闭加强，最后288小时都没锈。所以啊，别信口头保证，看过程控制。

这事儿让我总结个经验：表面处理不是最后一道工序，它是从毛坯就开始的。 铝棒本身杂质多，阳极氧化也容易出黑斑。源头不干净，后面都白搭。

最后啰嗦一句：现在很多设计师喜欢在阳极氧化后做激光打标，看着酷，但会把膜层打破。如果环境恶劣，标记位置先锈。最好先打标再氧化？不行，那标记就看不清了。这是个两难。解决办法？要么用耐腐蚀的墨水，要么考虑电泳涂层封底。哎，细节多到烦。

表面处理，说到底是对材料的深度理解。你轻视它，它就在你最想不到的时候给你一巴掌。
