铸造工艺早就完成了迭代升级

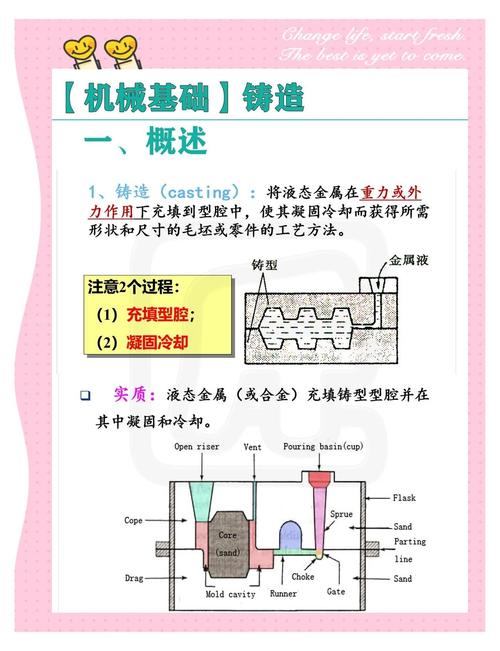

以前我们说铸造，十个有九个是普通砂型铸造，靠老师傅的经验凭手感看温度看浇口，成品误差动不动就几毫米，做完还要刨半天铣半天才能用。现在呢？消失模铸造、失蜡精密铸造、高压压力铸造，连3D打印都直接整合进铸造流程里了。
说实话，上个月我去苏南一家做汽配的中小型铸造厂，人家车间里连浮灰都很少，全是数控控温，浇铸都是机器人干的。成品拿出来，尺寸误差控制在0.1毫米以内，直接就能装车，不用二次加工。
问：现在很多宣传说3D打印铸造取代了传统铸造工艺，是真的吗？ 答：哪有这么绝对。3D打印蜡模或者砂型，确实解决了小批量复杂件的开模问题，以前开一套蜡模要几万，等半个月，现在3D打印几个小时就能出来做样件，对新品研发阶段太友好了。但要是年产几十万件的批量订单，传统优化后的铸造工艺的稳定性和成本优势，还是甩3D打印辅助铸造好几条街。现在行业的主流玩法是：研发样件用3D打印快速验证，量产用传统优化后的铸造工艺，两者搭配，不是谁取代谁。精密铸造工艺里最常见的几个踩坑点
我跑过不下五十家大大小小的铸造厂，见过太多同样的问题翻来覆去踩，太可惜。很多新手老板上来就想着扩产能，结果最基础的细节没抠对，合格率上不去，赚的钱全赔在报废品上了。
❗第一个坑：蜡模脱模残留处理不到位

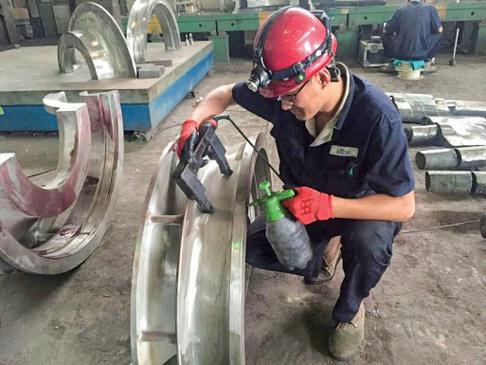

做失蜡铸造的，最怕就是型壳里留了脱不干净的蜡残。浇铸的时候一高温，蜡残碳化出气孔，整批零件直接废掉。很多新手厂为了省蒸汽成本，脱模温度不够，保温时间压一半，觉得差不多就行了，结果出货探伤的时候一查，全是藏在内部的小气泡，赔客户违约金都赔不起。
💡第二个坑：收缩率补偿错配
不管什么铸造工艺，金属冷却都会收缩对吧？不同的零件壁厚，收缩率完全不一样啊！很多新手直接给整个零件套一个统一的收缩率，做出来孔大的大，轴小的小，全部报废。我前年见过一个做液压阀体的厂，光试模就废了三批，才搞清楚不同位置的收缩率要分开调，光这一个细节，就亏了小二十万。
✅第三个坑：排气口设计偷懒
很多人觉得排气口就是走个流程，随便开两个应付一下就行。不对，浇铸的时候型腔里的空气排不出去，就会浇不足，产生冷隔缺陷。尤其是复杂的薄壁件，差一个对位置的排气口，整批合格率直接掉三成。
2024年中小铸造厂升级铸造工艺的实用方向
现在行业里最火的，不是什么遥不可及的全自动化无人车间，而是用铸造工艺模拟软件提前算收缩、算流道、算排气。放在十年前，这种进口软件一套几百万，只有顶级大厂玩得起。现在国产成熟的一套才十几万，还包上门培训，中小型厂都用得起。
不过话说回来，软件归软件，老师傅的经验还是不能丢。我上个月见过一家厂，全靠模拟出来的参数直接开模，结果实际浇铸的时候，车间环境温度比模拟设定低了五度，整体收缩率就不对，照样废了一批货。最好的搭配是，老师傅出基础参数，软件模拟优化，再做一两个样件测试，就能直接量产，比以前试个三五次省几十万试模费。
还有就是绿色改造，早做早受益。以前铸造厂的污染问题，现在早就有成熟的解决方案了，旧砂回收利用率能做到95%以上，废气处理也都能稳定达标排放，根本不是以前那种漫天黑烟的样子。现在很多主机厂给订单，第一要求就是环保达标，绿色改造这一步，早做比晚做好，还能拿不少地方的改造补贴，不亏。
其实铸造工艺这个东西，说难也难，说简单也简单，就是把每一个小细节抠到位，别偷懒，别想着一步登天，就能做出好活，就能守住订单。对吧？
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：现代铸造工艺：新手厂最容易踩的核心细节坑 https://www.dachanpin.com/a/tg/68845.html
