逆向工程不是“抄图纸”：2024年精密制造圈的真实用法

上周在苏州的精密零部件展上，碰到个做航空连接件的张总，一开口就吐槽，说去年找了三家做逆向工程的服务商，报的价格从8000到12万差了快15倍，最后12万那家交的活，连螺纹的牙型角偏差都没校，差点害他给主机厂的交付延期。真的坑。

别再把逆向工程等同于“盗版抄数”

很多外行一提逆向工程，第一反应就是拿个扫描仪扫完导成STL文件，给个3D打印机打出来就算完事。错。真的工业级逆向，是从拿到一个没有图纸的实物零件开始，一步步把它的设计逻辑、材料属性、公差要求、工艺适配性全拆明白，最后输出的不是个能凑合用的模型，是能直接进CNC产线、能过主机厂质量审核的生产级数模。很多人把这行想的太简单，觉得只要有扫描仪就能干，实际上从拿到实物到最终交付能用的数模，中间要过的关多了去了：点云降噪、曲面拟合、公差反推、工艺补偿、材料验证，每一步做的糙一点，最后出来的东西就根本没法用。

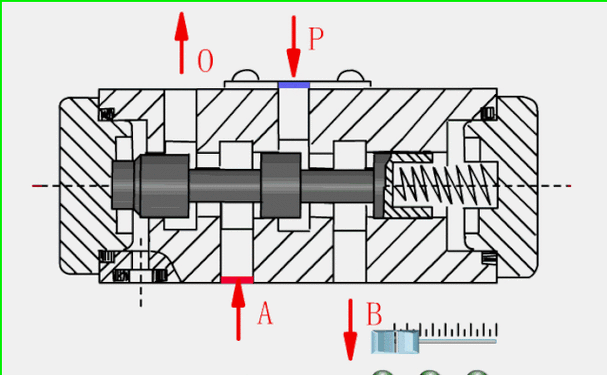

问：那是不是只要扫描仪精度够高，扫出来的点云直接转成数模就算完成逆向了？答：差远了。我去年碰过一个做液压阀芯的项目，客户拿了个从德国进口的旧阀芯，说之前找的服务商扫出来的模型，打出来装进去就卡，测了下内流道的表面粗糙度差了3个Ra值——那服务商直接把扫描的点云拟合完就导成实体了，根本没做后续的曲面降噪、工艺补偿，连阀芯内部那个0.2mm的密封环槽的形位公差都没标。这种活，别说过检验，装上去漏油都是轻的。上次张总碰到的那个报12万的服务商，就是连这个基本逻辑都没搞明白，拿扫描的原始点云随便拟合了一下就交差，难怪螺纹的牙型角都没校准。

现在工业圈的逆向工程，早就不是十年前的玩法了

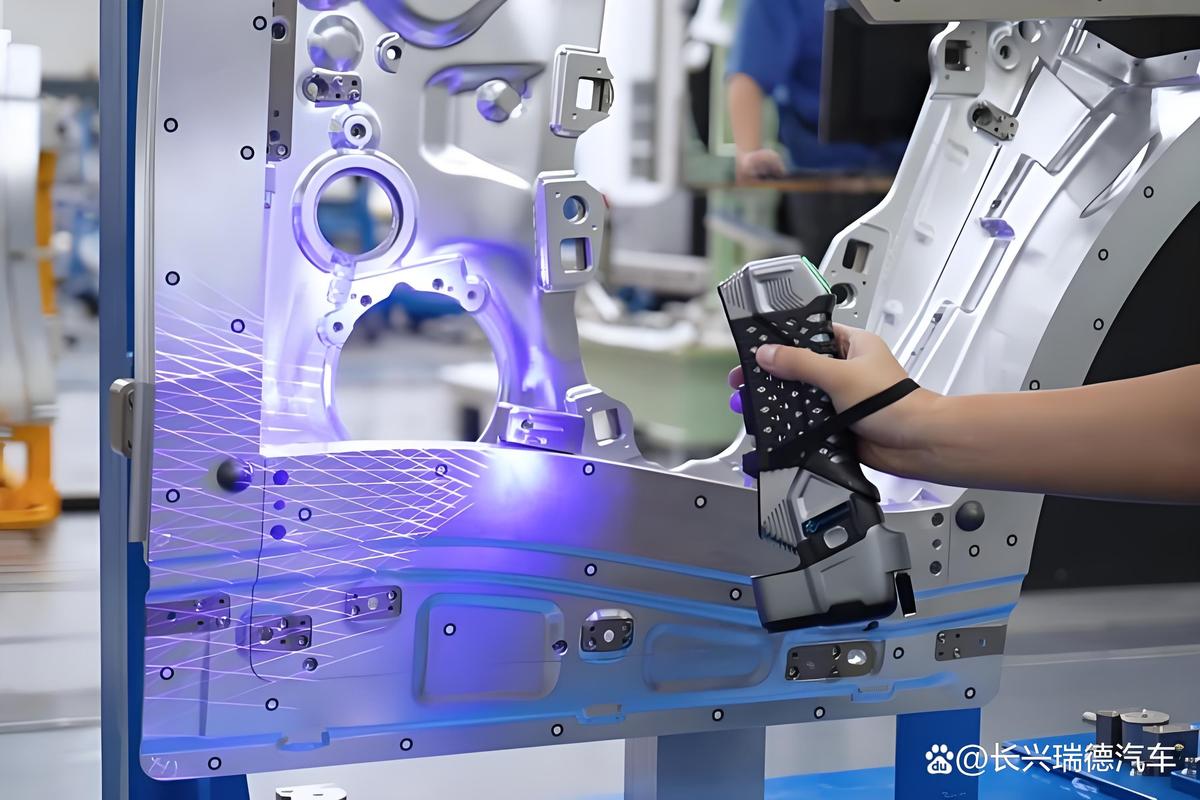

十年前做逆向，基本就是拿个接触式三坐标，一点点把关键尺寸测出来，对着实物画二维图，效率慢的要死，一个复杂的涡轮叶片，测完画完要花小半个月。现在呢？蓝光三维扫描几秒钟就能扫完整个零件的表面，配合AI点云处理算法，能自动把扫描过程中带进来的杂点、反光噪点去掉，剩下的有效点云直接导入建模软件，比十年前的效率高了不止10倍。更关键的是，现在的逆向工程早就不是为了“做个一模一样的东西”，而是服务于国产替代、老设备数字化存档、产品迭代优化这些实打实的生产需求。上个月帮一个做光伏设备的客户，逆向了个进口的输送滚轮。我们逆向的时候，先把滚轮的轮廓扫准，再把原来表面那个1.5μm的耐磨涂层的配方测出来，用国产的同性能PPS加30%玻纤的材料做出来，寿命和进口件差不到5%，采购成本从原来的1200块一个，降到180块。客户说这一个零件的成本降下来，整条产线的采购成本一年能省小几十万。

问：做这种国产替代的逆向项目，最容易踩的坑是什么？答：千万别上来就扫。我见过太多团队，拿到零件第一时间就架上扫描仪，扫完就忙活建模，最后交的活看着和实物一模一样，装上去用三个月就坏。为啥？因为你根本没搞懂这个零件当初设计的时候，哪些尺寸是核心功能尺寸，哪些是铸造的时候带的非配合面的飞边、毛刺，甚至是用了十年磨出来的磨损痕迹——把磨损的尺寸当设计尺寸抄进去，做出来的零件能好用才怪。我们现在做项目，第一步从来不是扫，是先拆：拆结构，测硬度，看断口，把所有和功能相关的参数先列个清单，再决定哪些地方要高精度扫描，哪些地方可以放宽公差，能省一半的时间，做出来的东西还靠谱。

怎么判断你找的逆向工程服务商靠不靠谱

说实话，现在行业里真的是鱼龙混杂。上次碰到个刚毕业的小伙子，自己买了个几千块的桌面扫描仪，就敢接工业逆向的活，报价是真便宜，最后交的模型连个圆角都导不对，客户拿去开模，最后废了两副模具，损失快20万，找都找不到人。判断服务商靠不靠谱，根本不用听他吹自己的设备有多贵，盯着三个点问就行： ✅ 先问清楚：最终交付的文件里，有没有带完整的公差标注、材料要求、工艺建议，不是只给个无参数的STL模型 ❗ 别光看扫描设备的参数：有些服务商吹自己扫描仪精度0.001mm，结果连点云的降噪逻辑都搞不明白，扫出来的模型带一堆杂点，根本没法用 💡 优先找有同行业加工经验的团队：做汽车零部件的团队，去给你做航空件的逆向，大概率会把航空件要求的薄壁公差按汽车件的标准来标，最后过不了航司的审核哦对，还有个小细节：靠谱的团队做项目，一定会在建模阶段主动跟你确认零件的实际工况。比如我们现在做光伏设备滚轮的逆向项目时，会特意把零件在实际工况下跑的温升数据记下来，对照原来进口件的材料热变形参数，调整数模里的配合间隙，不然夏天车间温度到38度的时候，滚轮热胀卡轨，整个产线都得停。之前有个客户跟我说，他之前找的服务商，建模的时候把零件上的一个铸造缩孔都当成了设计结构，做出来的零件重量比原来的重了120克，装上去直接把整个传动机构压坏了。我当时听完真的哭笑不得。
