模具设计十年血泪:这些坑我替你踩过了

模具设计这行,干得越久越心虚。记得刚入行的时候,师傅说“画图谁不会,关键是想清楚塑料怎么流进去,又怎么硬起来”,当时觉得是句玩笑。后来摔的跟头多了,才咂摸出味儿——设计图纸上每一条线,车间里都得用钱去试。

浇口那点事儿,千万别“差不多就行”

去年有个项目,一套家电外壳模具,产品量大,为了省点流道料,我把浇口直接怼在分型面边上。结果试模出来,熔接线正好在正面,要多丑有多丑。客户当场黑脸。事后模流分析一跑,才发现料流前锋温度下降太快,两股交汇完全没融合好。要是早点用Moldflow看看,何必浪费那两周调试时间?说实话,浇口位置和数量,直接决定产品的强度、外观和成型周期。别信什么“经验主义”,尤其现在塑胶原料改性越来越复杂,老老实实做模流分析,比拍脑袋可靠一百倍。

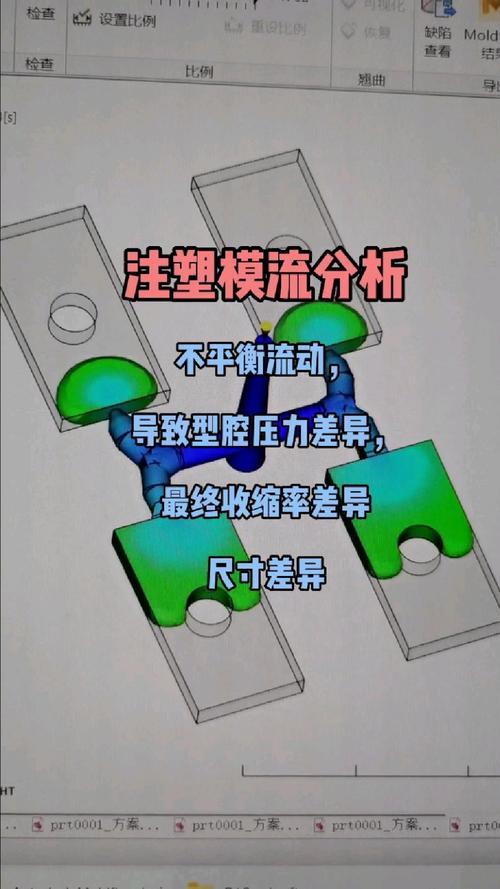

注塑模具浇口位置模流分析对比
注塑模具浇口位置模流分析对比
不过话说回来,模流分析也不是万能药。有一次分析出来完美,实际生产还是出缩痕,为什么?冷却没跟上。这就要说到下一个更大的坑。

冷却系统:看不见的成本杀手

很多模具设计者——包括早年的我——把冷却水路的安排当成“打个孔”的活儿。太天真了!一套模具的成型周期,60%以上耗在冷却上。水路直径、间距、到型腔的距离,甚至接头的位置,都直接往你口袋里掏钱——电费、机时费、人工。我见过一套车门内饰板模具,就因为水路设计不合理,单件周期多了8秒,一年下来白白扔掉十几万。后來改了随形冷却,周期缩短了15%,成本立马下来。

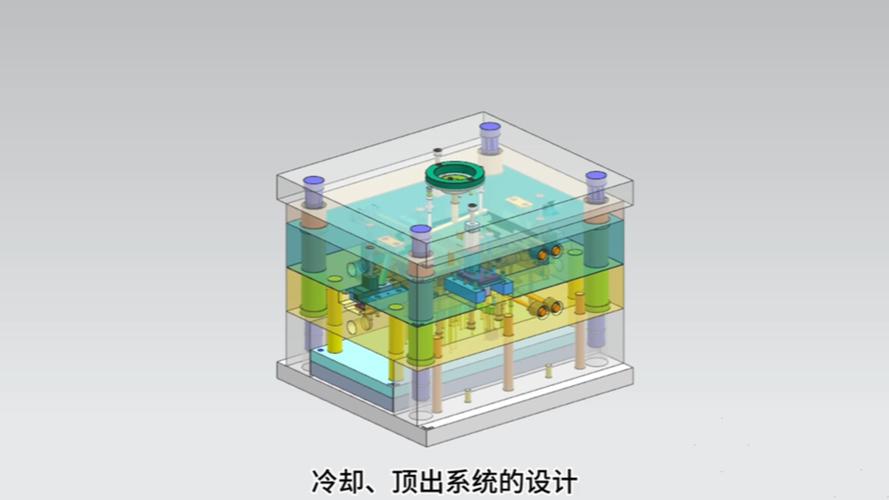

模具随形冷却水路设计剖面
模具随形冷却水路设计剖面
这里要说个题外话:3D打印随形冷却水路,确实是趋势,但别盲目追。复杂的随形水路如果没清理干净,堵了锈了,后患无穷。上次有个厂用了打印镶件,结果水路里残留金属粉末,一个月后全部堵塞,拆模清洗费了老劲。所以,简单结构用传统钻孔,复杂结构用扩散焊或者激光打印,但要严格把控后处理工艺,这是血泪教训。 问:都说模具要快冷,那我是不是把水路做得越密越好? 答:千万别!水路不是越密越好,要考虑模温均匀性。局部过冷会引起产品变形、尺寸超差。关键是要让热量从产品厚壁处导出去,薄壁处少冷却,这样缩痕才能减到最少。说实话,这是个动态平衡,需要反复模拟和试模验证。有时候感觉就像在玩一个猜谜游戏,但这个游戏的成本是几十万。

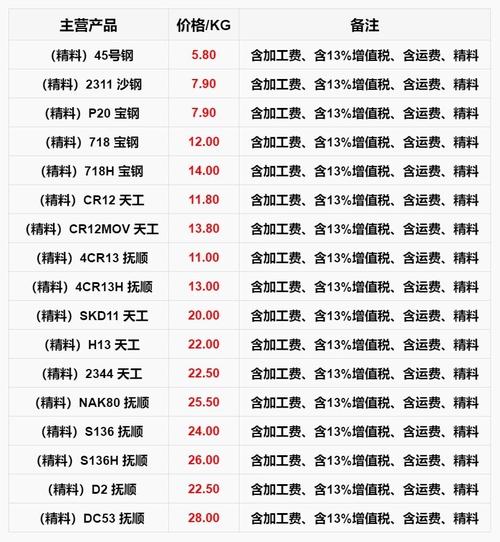

模具钢材:别只盯着价格标签

模具钢材:别只盯着价格标签
模具钢材:别只盯着价格标签
我见过最离谱的事情是:为了省两千块模具费,用P20替代了原本指定的718H。客户订单突然追加,模具打到20万件的时候,型腔表面出现龟裂。结果不仅模具报废,整批产品全数报废,还被索赔延迟交货的损失。模具寿命核算时要看总成本,不是初期报价。塑胶种类、填充剂(比如玻纤含量)、生产环境(有无腐蚀气体),这些都会影响钢材选择。像做透明PC镜头类模具,钢材不仅要预硬耐磨,还得有良好的抛光性,否则表面粗糙度根本达不到光学级别。这时候用S136H这类耐腐蚀镜面钢,虽然单价贵,但均摊到每件产品上反而划算。 问:小批量试产,比如就几千件,用便宜钢材是不是理性选择? 答:这要看情况。如果是成型普通塑料,没有腐蚀性,几千件用S50C甚至铝合金模具都可以。但如果你做的是新产品验证,后期很可能要导入量产?那模具框架和关键型腔最好还是按量产标准走,免得验证完又要重新开模,反而更浪费。我的习惯是:先和客户确认产品生命周期,再决定模具材料等级。有时候多花一点钱,相当于给未来买个保险。💡 再说回日常设计。很多年轻工程师沉迷于软件技巧,每天研究UG、ProE的复杂分模命令。这当然重要,但我见过太多设计者基本功不扎实:不知道脱模斜度要按皮纹深度增加,不知道顶针位置要避开受力筋条,设计出来的模具车间加工根本没法下手。有一次,一个零件居然有直角死角,编程师傅直接骂“这图谁画的?出来挨打”。所以,多下车间,多看试模,比参加十场培训班都管用。 模具设计,说到底,是个妥协的艺术。你要在塑料特性、模具加工、注射工艺、成本之间找到一个动态的平衡。没有完美的模具,只有不停迭代的方案。每修改一次,都是经验的积累。 写到这儿突然想起,前阵子一个老客户来电感谢,说我们设计的模具让他们良率提升了8个点。那一刻,觉得所有熬夜改图都值了。大概这就是模具人的小确幸吧。
